Kluzná spojka pro nosníky MP-PS

Konfigurátor
Technické údaje
Dokumenty
Vlastnosti a použití
Související produkty
LCG003738_v2 (2299375)
LCG003738_v3 (2299386)
LCG003755_v4_s (2299579)
LCG003753_v5_s (2299538)
LCG003758_v10_cropped (2299651)
08_IS_MP-PS ISG_0001 (2299288)
09_IS_MP-PS ISG_Beam_0001 (2299289)

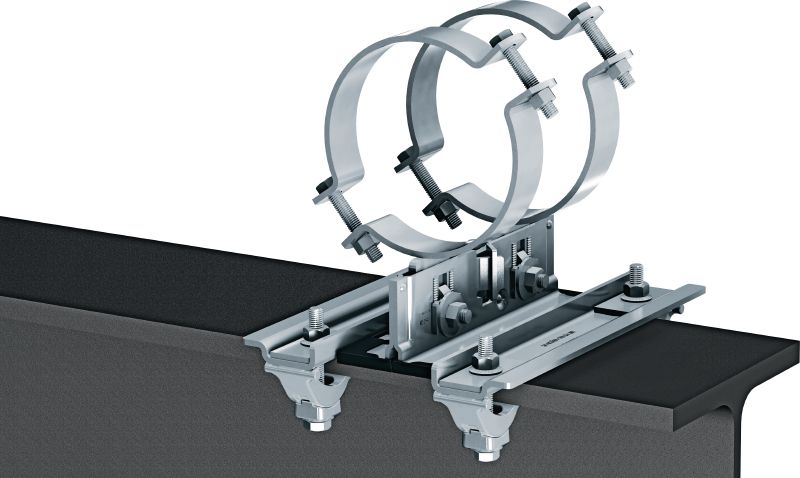

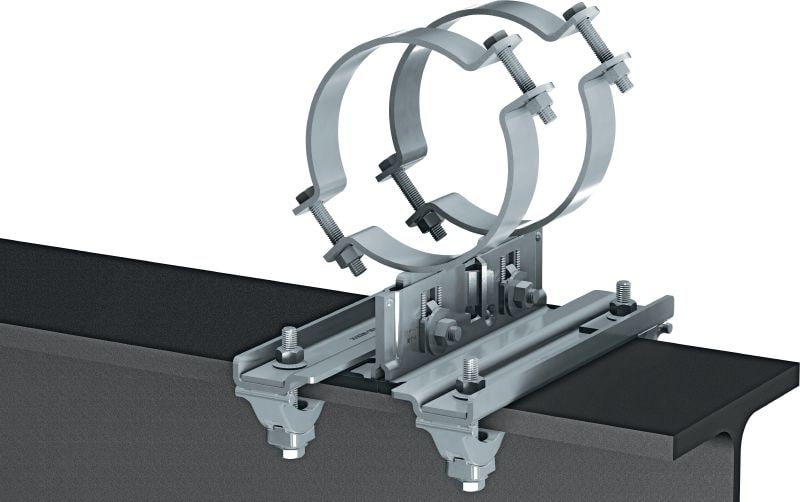

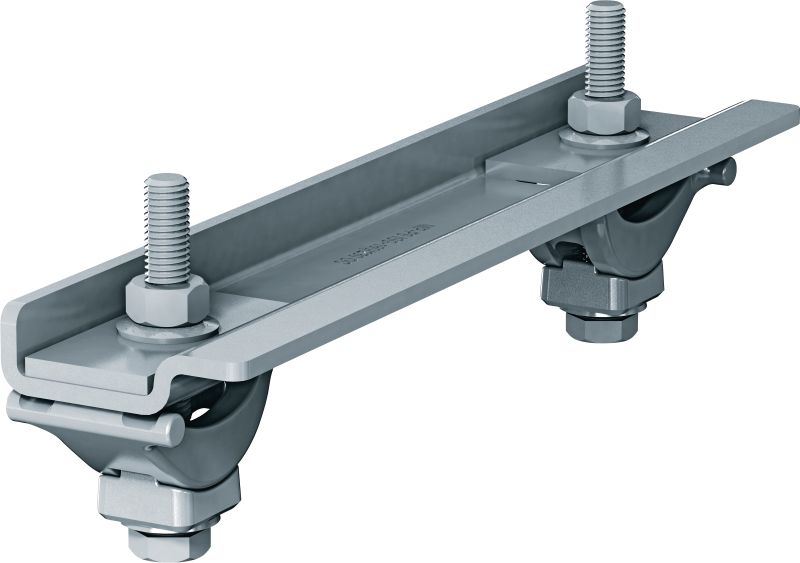

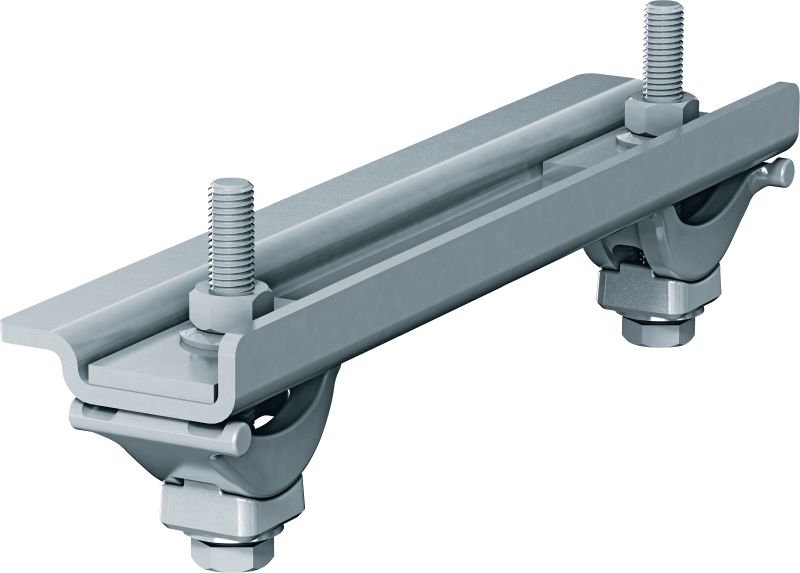

Nosníkové spojky pro upevnění potrubního uložení MP-PS k ocelovým nosníkům

  • Odolnost proti požáru (ano/ne): Ne
  • Teplotní odolnost: -20 - 300 °C
  • Složení materiálu: Nosníkové svorky (upínací lišta + sedlo): litina podle DIN EN1562, Patní deska: S280GD podle EN10346, Pravoúhlý podložka: S235JR – Vydatnost 280 na HN 707, Šrouby: F třída 8.8 podle ISO 898-1, Matice: stupeň 8 podle normy ISO 898-2, Pojistná podložka: C60E podle NORMY EN10132-3

Vyberte možnosti

Velikost balení
  • 4 ks
 Varianty produktu
Množství
Balení
Celkem ks
1
Nevidíte ceny vaší společnosti

Přihlaste se nebo se zaregistrujte pro zobrazení cen vaší společnosti.

Cena po slevě bez DPH
Od 8 700,00 CZK

Technické údaje

Detaily
Technický výkres
Odolnost proti požáru (ano/ne)
Ne
Teplotní odolnost
-20 - 300 °C
Složení materiálu
Nosníkové svorky (upínací lišta + sedlo): litina podle DIN EN1562, Patní deska: S280GD podle EN10346, Pravoúhlý podložka: S235JR – Vydatnost 280 na HN 707, Šrouby: F třída 8.8 podle ISO 898-1, Matice: stupeň 8 podle normy ISO 898-2, Pojistná podložka: C60E podle NORMY EN10132-3
Tloušťka materiálu
Všechny díly do plechu: 5 mm
Povrchová úprava
Nosníkové spojky a pravoúhlá podložka: DIN EN ISO 1461, patní deska: ZM300, šrouby/matice: ISO 10684, pojistné podložky: ISO 10683, cylindrické podložky: nerezová ocel
Nerezová ocel
Ne
Okolní podmínky
Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Typ podkladu
Modulární podpěra
Velikost klíče
19 mm
Šířka ocelového nosníku
3 - 36 mm
Min. šířka ocelového nosníku
3 mm
Min. šířka ocelového nosníku (převod palec na zlomek)
1/8 "
Max. šířka ocelového nosníku
36 mm
Max. šířka ocelového nosníku (převod palec na zlomek)
1-7/16 "

Dokumenty

Dokumentace
Dokumentace k udržitelnosti
Návod k obsluze
pdf Koroze – příručka, angličtina [ 9.6 MB ]
pdf Prohlášení o shodě - Montážní systémy CZ, čeština [ 136.4 KB ]

Vlastnosti a použití

Vlastnosti

  • Jednodušší instalace – snadné nastavení a možnost dodatečné montáže při upevňování potrubního uložení k ocelovým nosníkům
  • Bezpečnější práce – funkce upínání umožňuje vyhnout se svařování a vrtání
  • Součást systému potrubního uložení MP, nastavitelného řešení pro ocelové nosníky o prakticky jakékoli relevantní šířce
  • Úzké provedení umožňuje lepší přístup, když je třeba potrubní uložení zabalit do izolace pro potrubí o vysoké teplotě
  • Vhodné k podepření, zavěšení a vodorovné nebo svislé montáži proti sloupkům z nosníků tvaru „I“

Použití

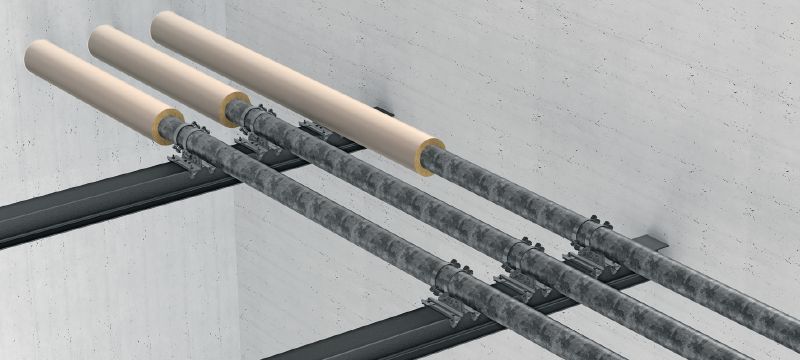

  • Použití potrubního uložení MP-PS jako kluzného nebo vodicího uložení ocelových nosníků
  • Doporučeno k použití v interiéru i exteriéru v prostředí s nízkým až středním znečištěním (C3)

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
