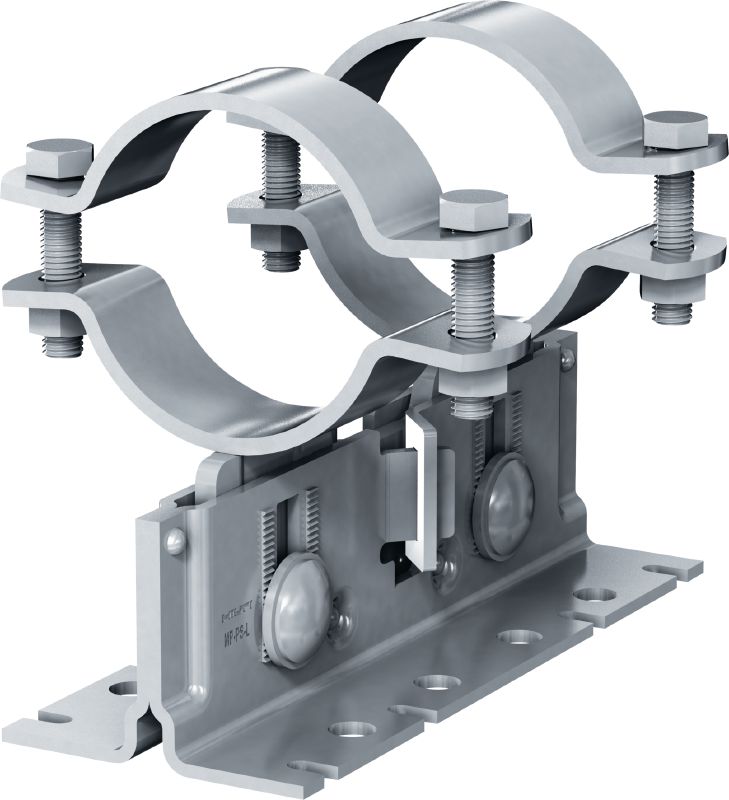

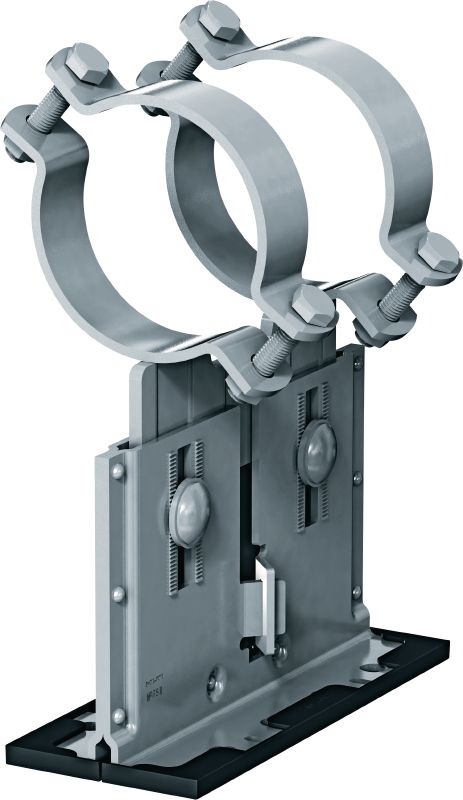

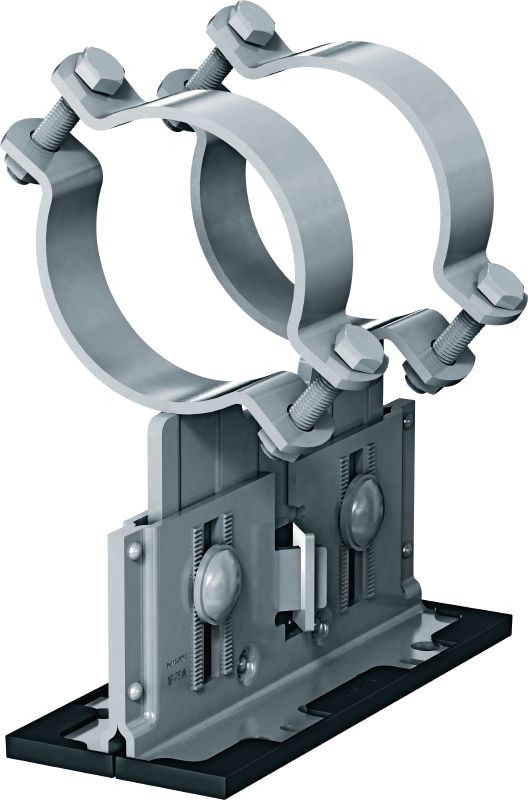

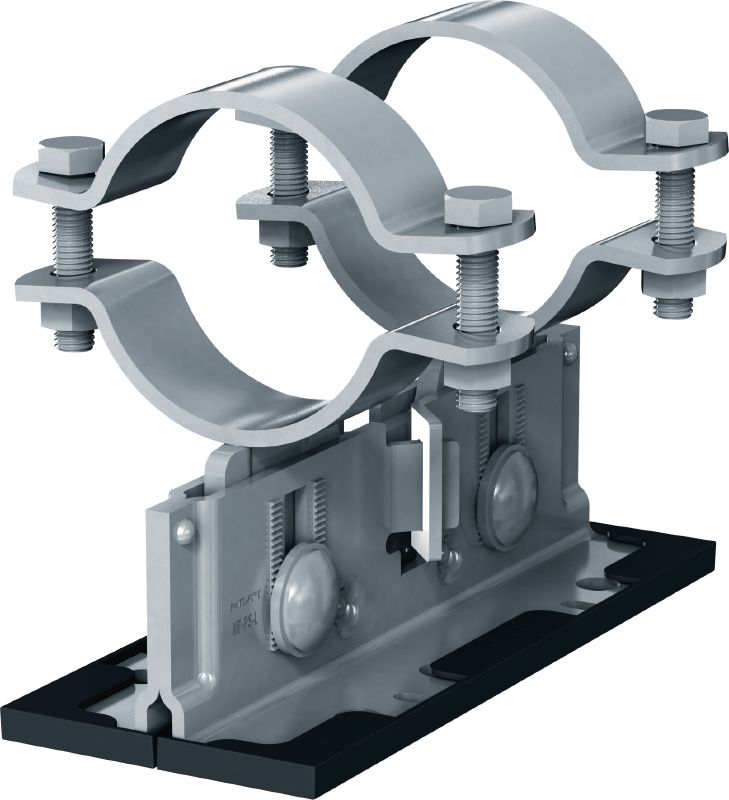

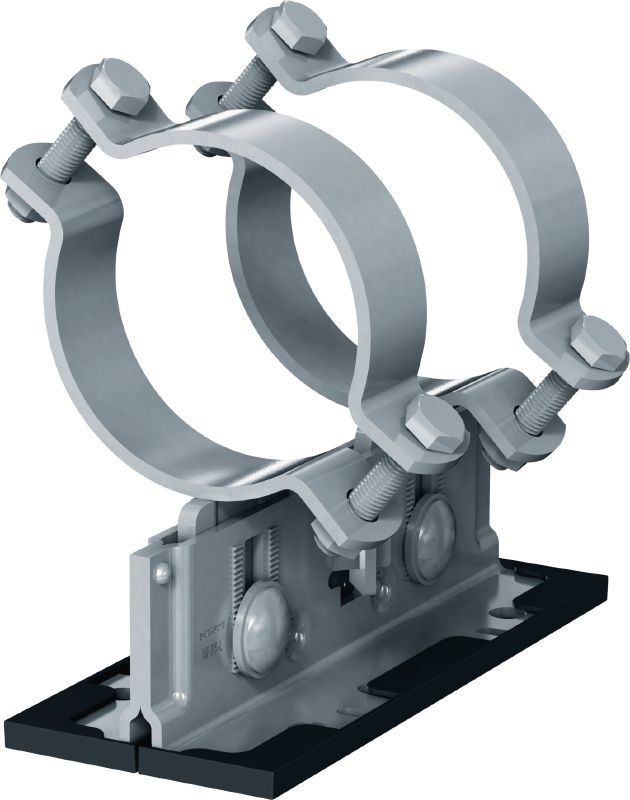

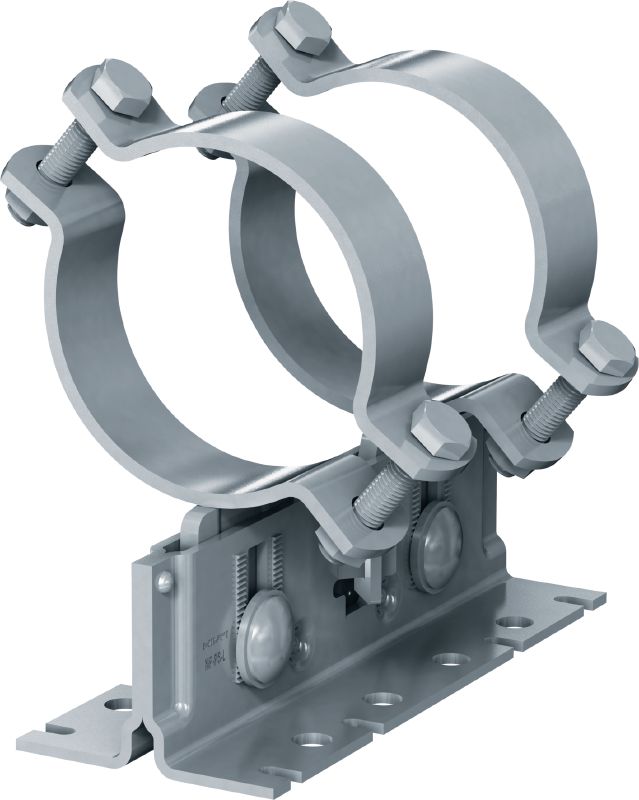

MP-PS 2-2 Potrubní uložení

Name: MP-PS 2-2 Potrubní uložení
Brand: Hilti
SKU: r14230971

Venkovní potrubní uložení s povrchovou úpravou (OC) s možností nastavení výšky a sklonu pro těžké průmyslové aplikace s vnějšími průměry trubek 21 - 328 mm (1/2" až 12")

Odolnost proti požáru (ano/ne): Ne
Teplotní odolnost: -20 - 300 °C
Složení materiálu: Základová deska: S280GD / Modif POSMAC-C, Upevňovací svorky pro potrubní uložení: S235JR – DIN EN 10025, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8

Vyberte možnosti

Rozsah upínání – D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm
192 - 202 mm
217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm

Výška od země ke spodnímu okraji potrubí

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Jmenovitá velikost trubky (britské jednotky)

1/2 "
3/4 "
1 "
1-1/4 "
1-1/2 "
2 "
2-1/2 "
3 "
3-1/2 "
4 "
5 "
6 "
7 "
8 "
10 "
12 "

Jmenovitá velikost trubky

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm
200 mm
250 mm
300 mm

Velikost balení

2 ks
4 ks

Varianty produktu

Množství

Balení

Celkem ks

Nevidíte ceny vaší společnosti

Přihlaste se nebo se zaregistrujte pro zobrazení cen vaší společnosti.

Cena po slevě bez DPH

Od 5 914,00 CZK

Technické údaje

Odolnost proti požáru (ano/ne)

Teplotní odolnost

-20 - 300 °C

Složení materiálu

Základová deska: S280GD / Modif POSMAC-C, Upevňovací svorky pro potrubní uložení: S235JR – DIN EN 10025, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8

Tloušťka materiálu

Patní deska: 4 mm, Středová deska: 7 mm, Posuvná deska: 3 mm, Zoubkovaná podložka: 4 mm

Povrchová úprava

Povrchová úprava pro venkovní použití - HDG

Žárově pozinkováno

Ano

Nerezová ocel

Okolní podmínky

Venkovní, nízké až střední znečištění (C3 / C4 - nízké)

Typ podkladu

Beton, Ocel, Modulární podpěra

Velikost klíče

19 mm

Utahovací nástroj k seřízení výšky

50 Nm

Délka

256 mm

Další informace o produktech

Koeficient tření – posuvná deska (PA66-GF30) na zinkohořčíkovém povrchu: 0,146, Koeficient tření – posuvná deska (PA66-GF30) na žárově pozinkovaném povrchu: 0,129, PA66-GF30 versus Zn: 0,177

Dokumenty

Vlastnosti a použití

Vlastnosti

Univerzální a všestranné použití – jediný systém potrubního uložení lze použít k pevnému, kluznému, vodicímu nebo volně stojícímu podepření v kombinaci s modulárními systémy Hilti, ocelovými nosníky či betonem
Rozsáhlá softwarová podpora – zjednodušení výpočtů pomocí nástrojů PROFIS, Hilti FixPoint Calculator, knihoven BIM/CAD a různých zásuvných modulů
K dispozici jsou údaje o zatížení a dokumentace – návrh odpovídá požadavkům norem EN13480-3, Eurocode 3 a MSS-SP58 na součásti podpory potrubí
Rychlejší instalace na místě stavby – snadné přizpůsobení výšky a sklonu po upevnění potrubního uložení na místo
Širší škála možností upínání – použití nebo nepoužití různých vložek umožňuje upínat různé druhy trubek

Použití

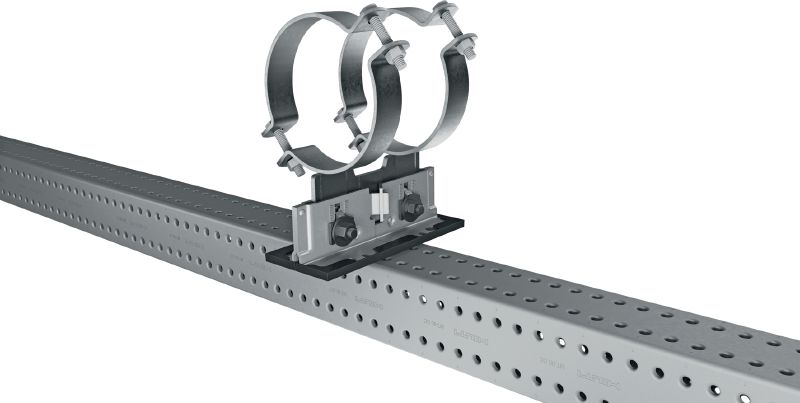

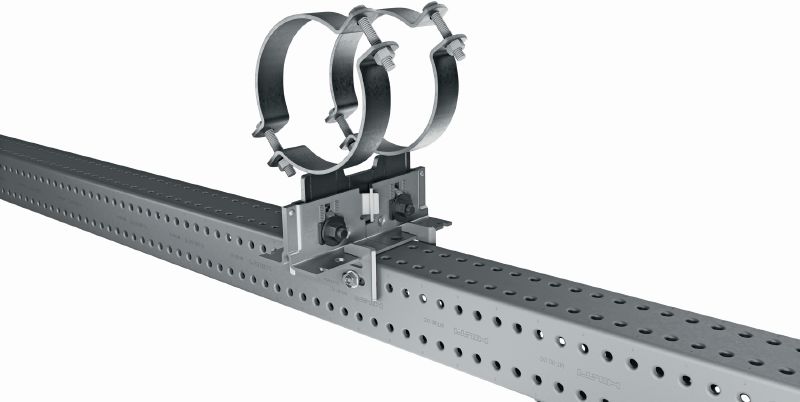

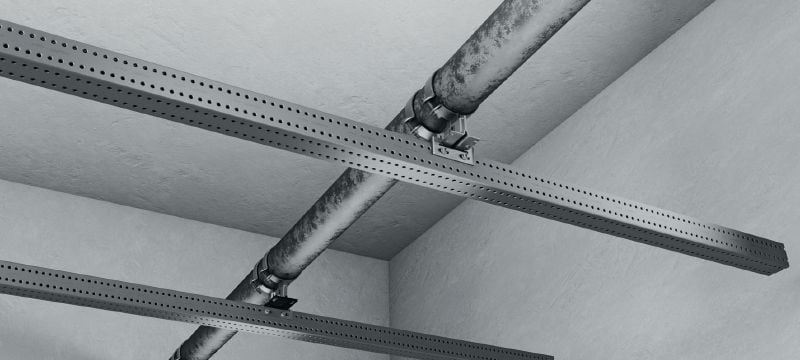

Upevňování trubek k ocelovým nosníkům, betonu nebo k modulárním podpěrným systémům Hilti

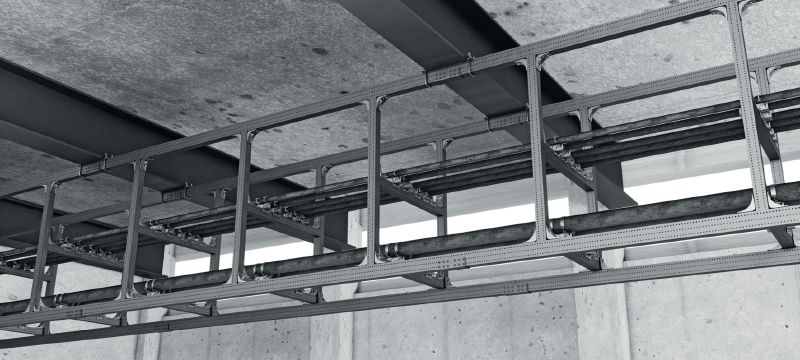

Instalace trubek v pozemních průmyslových provozech, energetice, farmaceutických závodech, provozech z odvětví elektroniky či automobilového průmyslu
Hodí se pro aplikační teploty až 300 °C a tloušťku izolace až 220 mm
Doporučeno k použití v interiéru i exteriéru v prostředí s nízkým až středním znečištěním (C3)

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
