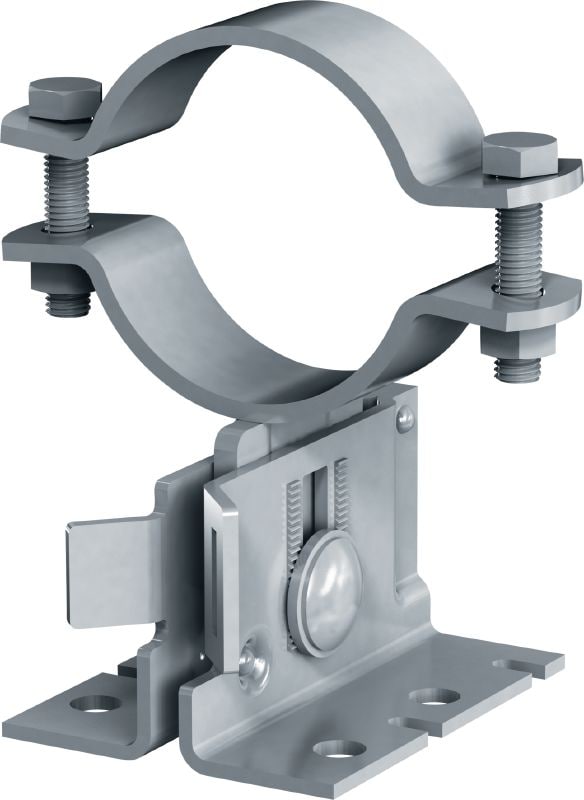

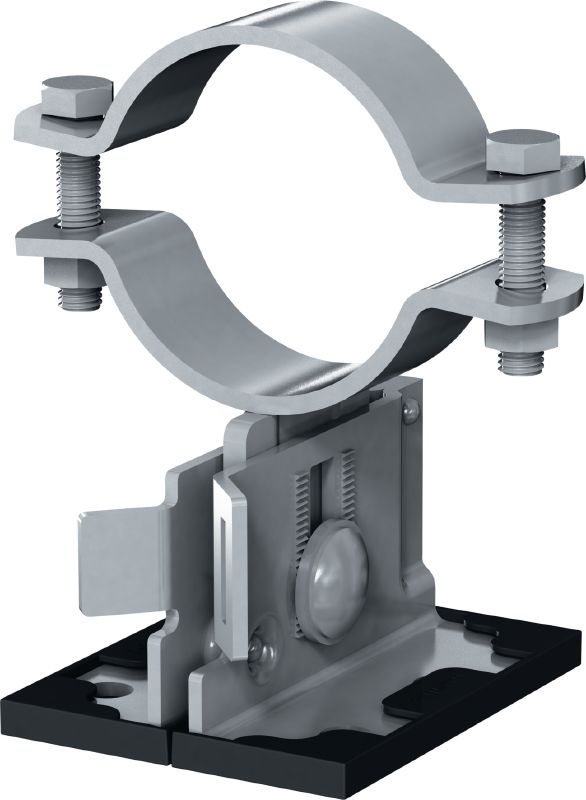

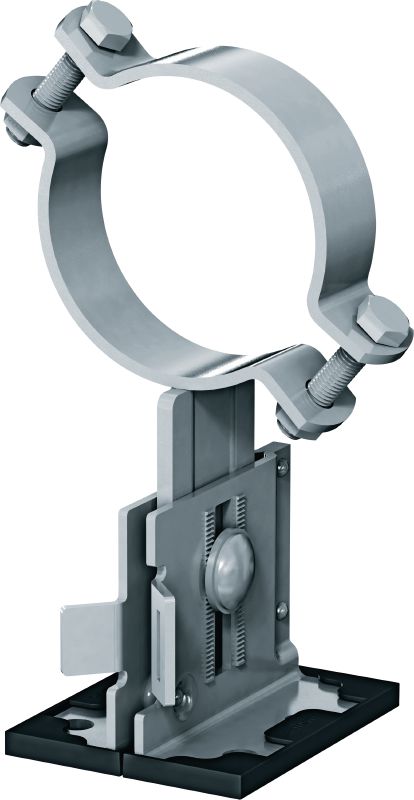

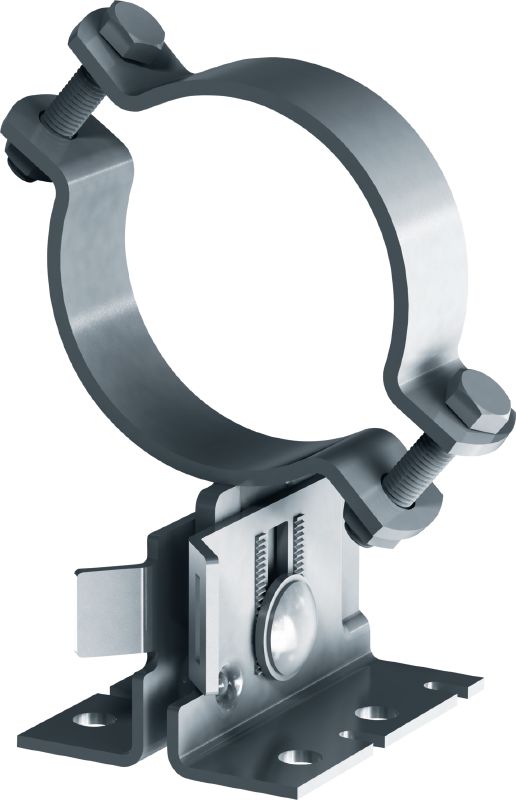

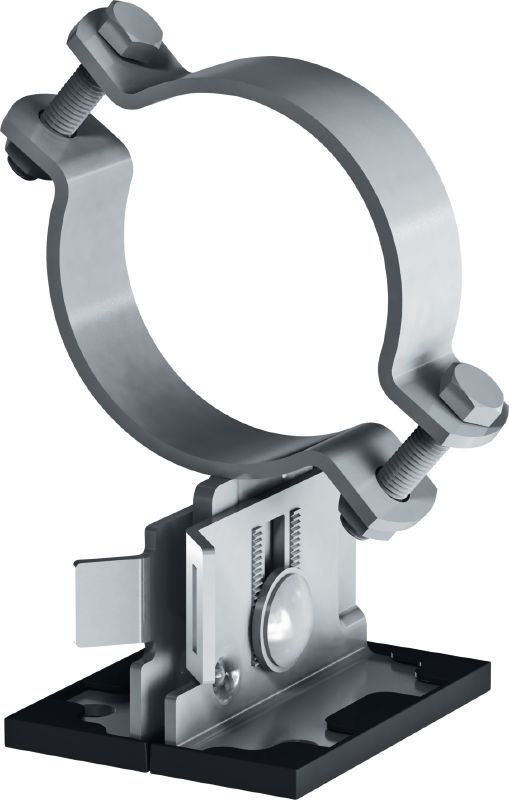

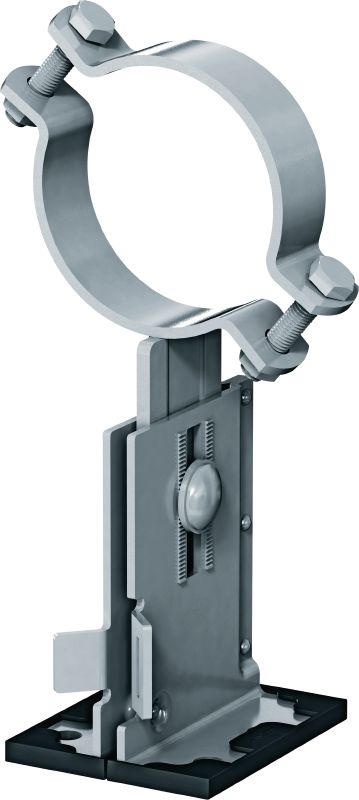

MP-PS 1-1 Potrubní uložení

Name: MP-PS 1-1 Potrubní uložení
Brand: Hilti
SKU: r14230970

Venkovní potrubní uložení s povrchovou úpravou (OC) s možností nastavení výšky a sklonu pro těžké průmyslové aplikace s vnějšími průměry trubek 21–173 mm (1/2" až 6")

Odolnost proti požáru (ano/ne): Ne
Teplotní odolnost: -20 - 300 °C
Složení materiálu: Základová deska: S280GD / Modif POSMAC-C, Upevňovací svorky pro potrubní uložení: S235JR – DIN EN 10025, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8

Vyberte možnosti

Rozsah upínání – D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm

Výška od země ke spodnímu okraji potrubí

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Jmenovitá velikost trubky (britské jednotky)

1/2 "
3/4 "
1 "
1-1/4 "
1-1/2 "
2 "
2-1/2 "
3 "
3-1/2 "
4 "
5 "
6 "

Jmenovitá velikost trubky

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm

Velikost balení

4 ks
8 ks

Varianty produktu

Množství

Balení

Celkem ks

Nevidíte ceny vaší společnosti

Přihlaste se nebo se zaregistrujte pro zobrazení cen vaší společnosti.

Cena po slevě bez DPH

Od 6 284,00 CZK

Technické údaje

Odolnost proti požáru (ano/ne)

Teplotní odolnost

-20 - 300 °C

Složení materiálu

Základová deska: S280GD / Modif POSMAC-C, Upevňovací svorky pro potrubní uložení: S235JR – DIN EN 10025, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8

Tloušťka materiálu

Patní deska: 4 mm, Středová deska: 7 mm, Posuvná deska: 3 mm, Zoubkovaná podložka: 4 mm

Povrchová úprava

Povrchová úprava pro venkovní použití - HDG

Žárově pozinkováno

Ano

Nerezová ocel

Okolní podmínky

Venkovní, nízké až střední znečištění (C3 / C4 - nízké)

Typ podkladu

Beton, Ocel, Modulární podpěra

Velikost klíče

19 mm

Utahovací nástroj k seřízení výšky

50 Nm

Délka

141 mm

Další informace o produktech

Koeficient tření – posuvná deska (PA66-GF30) na zinkohořčíkovém povrchu: 0,146, Koeficient tření – posuvná deska (PA66-GF30) na žárově pozinkovaném povrchu: 0,129, Koeficient tření – posuvná deska (PA66-GF30) na galvanicky pozinkovanvém povrchu: 0,177

Dokumenty

Vlastnosti a použití

Vlastnosti

Univerzální a všestranné použití – jediný systém potrubního uložení lze použít k pevnému, kluznému, vodicímu nebo volně stojícímu podepření v kombinaci s modulárními systémy Hilti, ocelovými nosníky či betonem
Rozsáhlá softwarová podpora – zjednodušení výpočtů pomocí nástrojů PROFIS, Hilti FixPoint Calculator, knihoven BIM/CAD a různých zásuvných modulů
K dispozici jsou údaje o zatížení a dokumentace – návrh odpovídá požadavkům norem EN13480-3, Eurocode 3 a MSS-SP58 na součásti podpory potrubí
Rychlejší instalace na místě stavby – snadné přizpůsobení výšky a sklonu po upevnění potrubního uložení na místo
Širší škála možností upínání – použití nebo nepoužití různých vložek umožňuje upínat různé druhy trubek

Použití

Upevňování trubek k ocelovým nosníkům, betonu nebo k modulárním podpěrným systémům Hilti
Instalace trubek v pozemních průmyslových provozech, energetice, farmaceutických závodech, provozech z odvětví elektroniky či automobilového průmyslu
Hodí se pro aplikační teploty až 300 °C a tloušťku izolace až 220 mm
Doporučeno k použití v interiéru i exteriéru v prostředí s nízkým až středním znečištěním (C3)

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
