Přeskočit na hlavní obsah
ObjednávkyKošík
ProduktyTechnologie a inovaceEngineering CenterPodporaSpolečnost
Košík

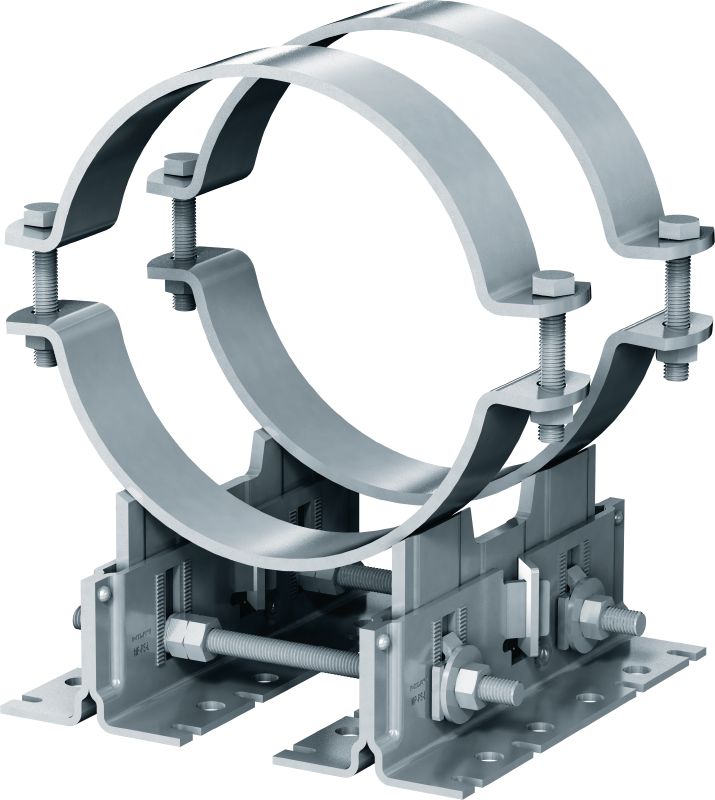

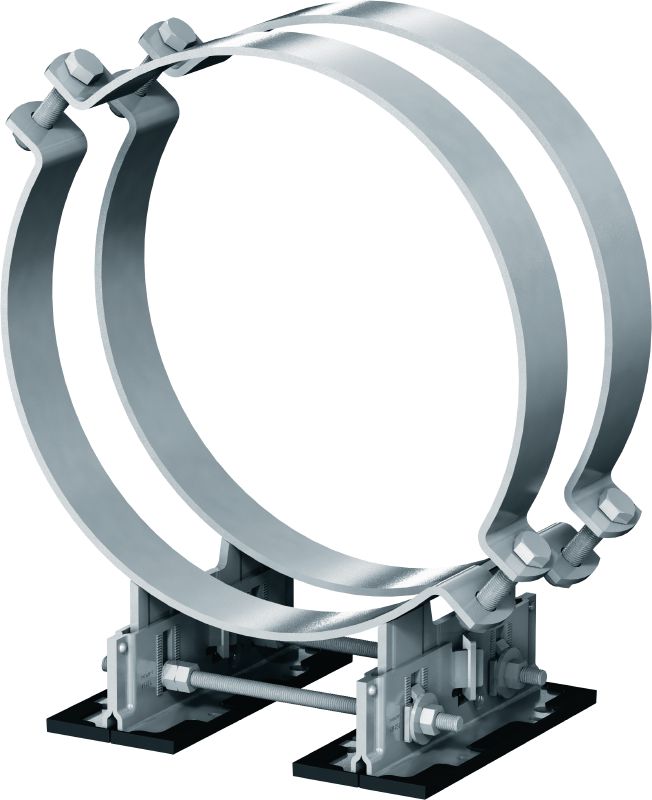

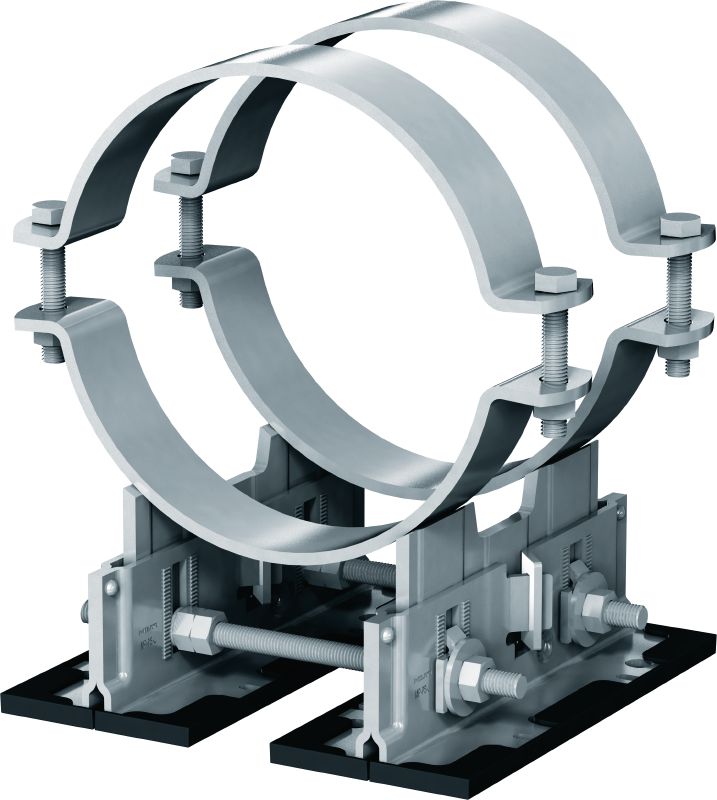

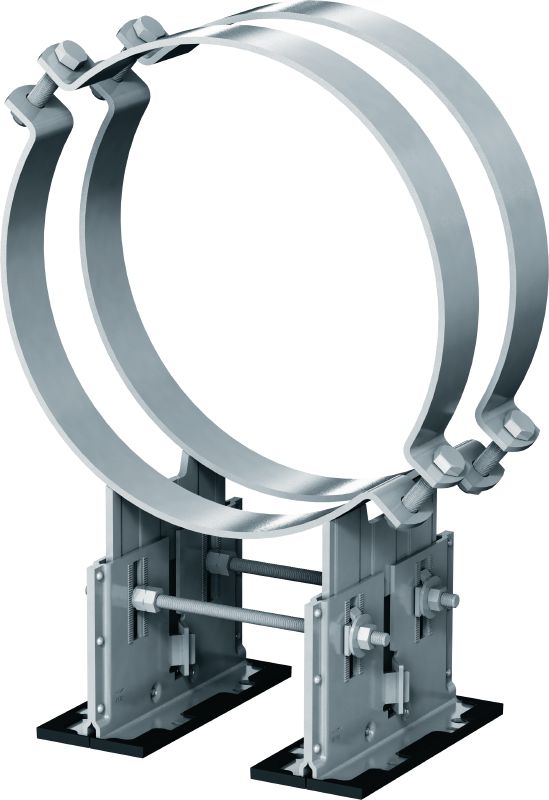

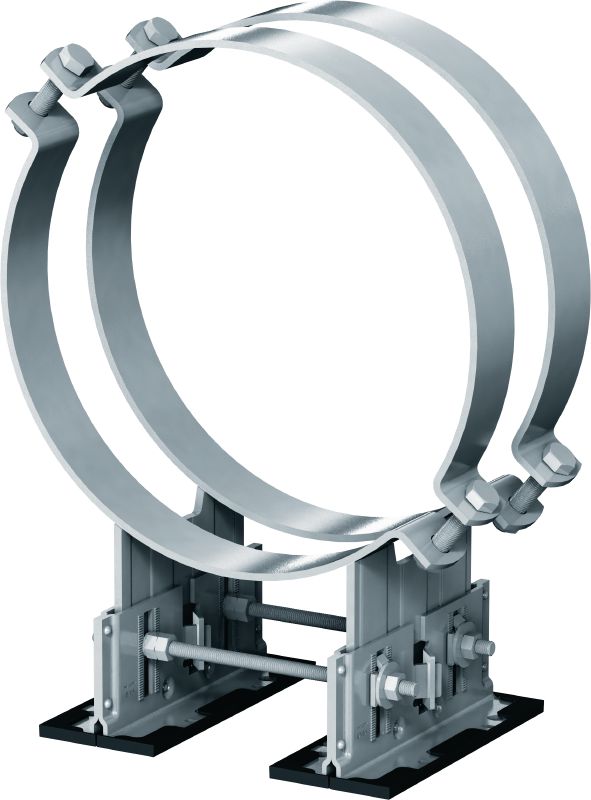

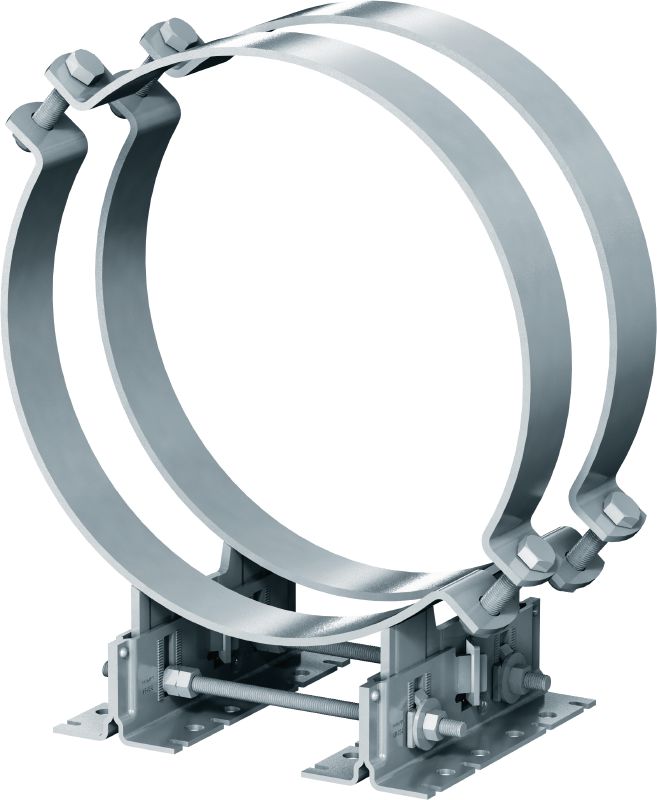

MP-PS 4-2 Potrubní uložení

Konfigurátor
Technické údaje
Dokumenty
Vlastnosti a použití
Související produkty
LCG003735_v1 (2299344)
LCG003736_v1 (2299348)
LCG003743_v1 (2299433)
LCG003744_v1 (2299440)
LCG003752_v1 (2341892)
LCG003734_v1 (2299340)

Venkovní potrubní uložení s povrchovou úpravou (OC) s možností nastavení výšky a sklonu pro těžké průmyslové aplikace s vnějšími průměry trubek 217 - 610 mm (8" až 24")

  • Odolnost proti požáru (ano/ne): Ne
  • Teplotní odolnost: -20 - 300 °C
  • Složení materiálu: Základová deska: S280GD / Modif POSMAC-C, Upevňovací svorky pro potrubní uložení: S235JR – DIN EN 10025, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8

Vyberte možnosti

Rozsah upínání – D
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
  • 350 - 360 mm
  • 401 - 411 mm
  • 452 - 462 mm
  • 503 - 513 mm
  • 605 - 615 mm
Výška od země ke spodnímu okraji potrubí
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Jmenovitá velikost trubky (britské jednotky)
  • 8 "
  • 10 "
  • 12 "
  • 14 "
  • 16 "
  • 18 "
  • 20 "
  • 24 "
Jmenovitá velikost trubky
  • 200 mm
  • 250 mm
  • 300 mm
  • 350 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 600 mm
Velikost balení
  • 1 ks
 Varianty produktu
Množství
Balení
Celkem ks
1
Nevidíte ceny vaší společnosti

Přihlaste se nebo se zaregistrujte pro zobrazení cen vaší společnosti.

Cena po slevě bez DPH
Od 6 870,00 CZK

Technické údaje

Odolnost proti požáru (ano/ne)
Ne
Teplotní odolnost
-20 - 300 °C
Složení materiálu
Základová deska: S280GD / Modif POSMAC-C, Upevňovací svorky pro potrubní uložení: S235JR – DIN EN 10025, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8
Tloušťka materiálu
Patní deska: 4 mm, Středová deska: 7 mm, Posuvná deska: 3 mm, Zoubkovaná podložka: 4 mm
Povrchová úprava
Povrchová úprava pro venkovní použití - HDG
Žárově pozinkováno
Ano
Nerezová ocel
Ne
Okolní podmínky
Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Typ podkladu
Beton, Ocel, Modulární podpěra
Velikost klíče
19 mm
Utahovací nástroj k seřízení výšky
50 Nm
Délka
256 mm
Další informace o produktech
Koeficient tření – Kluzná deska (PA66-GF30) na povrchu Zinek-Hořčík (Zn-Mg): 0,146, Koeficient tření – Kluzná deska (PA66-GF30) na žárově pozinkovaném povrchu: 0,129, PA66-GF30 versus Zn: 0,177

Dokumenty

Dokumentace
Dokumentace k udržitelnosti
Návod k obsluze
pdf Koroze – příručka, angličtina [ 9.6 MB ]
pdf Prohlášení o shodě - Montážní systémy CZ, čeština [ 136.4 KB ]

Vlastnosti a použití

Vlastnosti

  • Univerzální a všestranné použití – jediný systém potrubního uložení lze použít k pevnému, kluznému, vodicímu nebo volně stojícímu podepření v kombinaci s modulárními systémy Hilti, ocelovými nosníky či betonem
  • Rozsáhlá softwarová podpora – zjednodušení výpočtů pomocí nástrojů PROFIS, Hilti FixPoint Calculator, knihoven BIM/CAD a různých softwarových zásuvných modulů
  • K dispozici jsou údaje o zatížení a dokumentace – návrh odpovídá požadavkům norem EN13480-3, Eurocode 3 a MSS-SP58 na součásti podpěry potrubí
  • Rychlejší montáž na místě stavby – snadné přizpůsobení výšky a sklonu po upevnění potrubního uložení na místo
  • Širší rozsah možností upínání svorek – vhodné pro různé druhy trubek s použitím dodatečných vložek nebo bez vložek

Použití

  • Upevňování trubek k ocelovým nosníkům, betonu nebo k modulárním podpěrným systémům Hilti
  • Instalace trubek v pozemních průmyslových provozech, energetice, farmaceutických závodech, provozech z odvětví elektroniky či automobilového průmyslu
  • Hodí se pro teploty až 300 °C a tloušťku izolace až 220 mm
  • Doporučeno k použití v interiéru i exteriéru v prostředí s nízkým až středním znečištěním (C3)

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.

Vyžádat si demo

Vyžádat si demo

Chtěli byste interaktivní ukázku tohoto produktu? Seznamte se s jedním z našich produktových expertů pro bezplatnou a praktickou ukázku.

Vyžádat si demo
Spustit živý chat

Spustit živý chat

Pomocí tohoto nástroje pro rychlé zasílání zpráv získáte snadný a rychlý přístup k našemu týmu zákaznického servisu. Tato služba je dostupná v pracovní době od 7:30 do 17:00.

Spustit živý chat
Požádat o zpětné zavolání

Požádat o zpětné zavolání

Dovolte nám, abychom vám zavolali zpět a spojili vás s jedním z našich kompetentních poradců Hilti. Během pracovní doby od 8:00 do 17:00 vás budeme kontaktovat během několika minut.

Požádat o zpětné zavolání
Zpět
Požádat o ukázku
Živý chat
Zavolejte mi zpět
