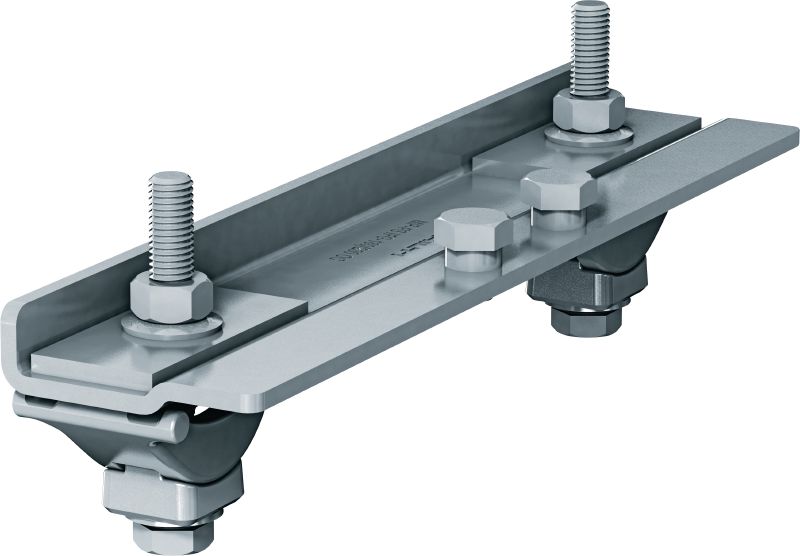

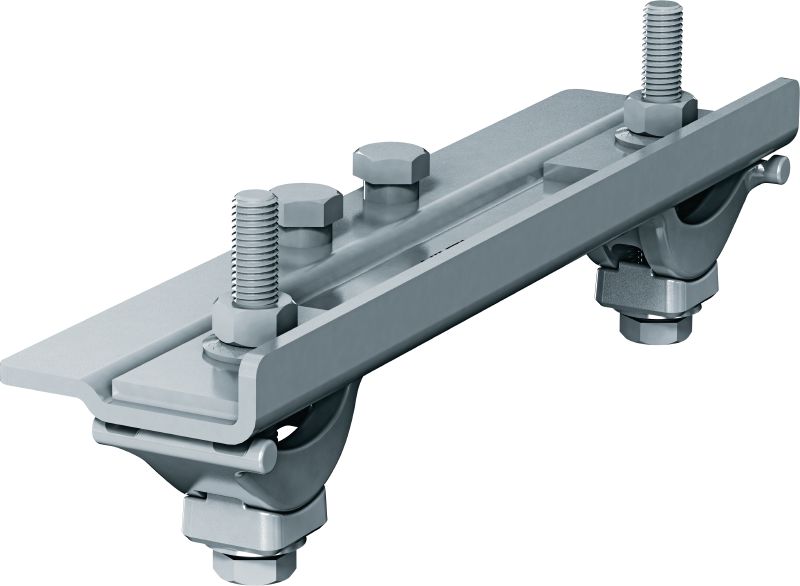

Spojka upevňovacích bodů pro nosníky MP-PS

Konfigurátor
Technické údaje
Dokumenty
Vlastnosti a použití
Související produkty
LCG003737_v2 (2299354)
LCG003737_v3 (2299368)
LCG003768_v1_s (2299802)
LCG003757_v4_s (2299616)
LCG003765_v1_s (2299778)
LCG003758_v10_cropped (2299651)
06_IS_MP-PS IFG_0001 (2299273)
07_IS_MP-PS IFG_Beam_0001 (2299279)

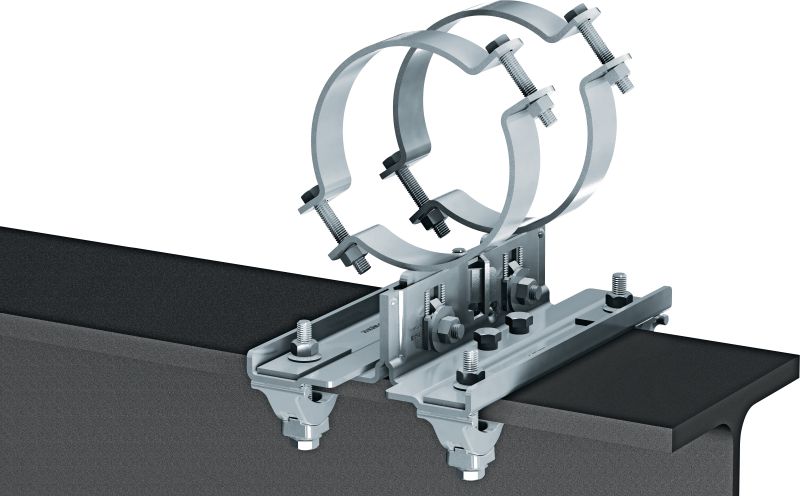

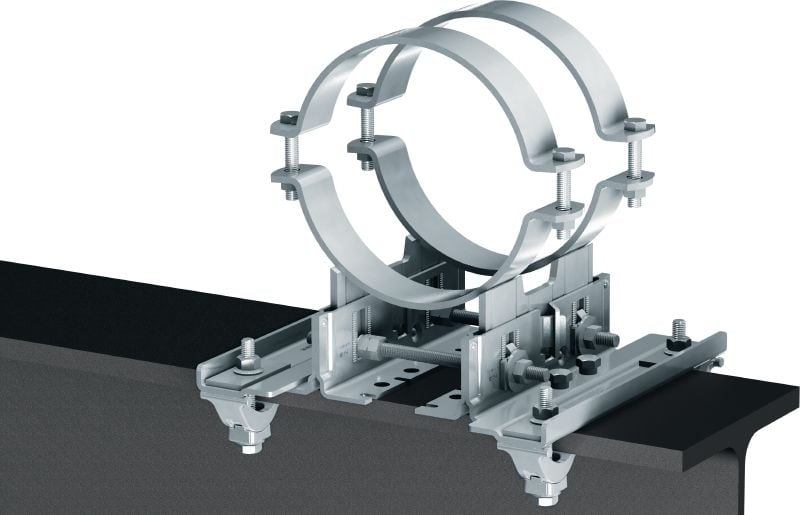

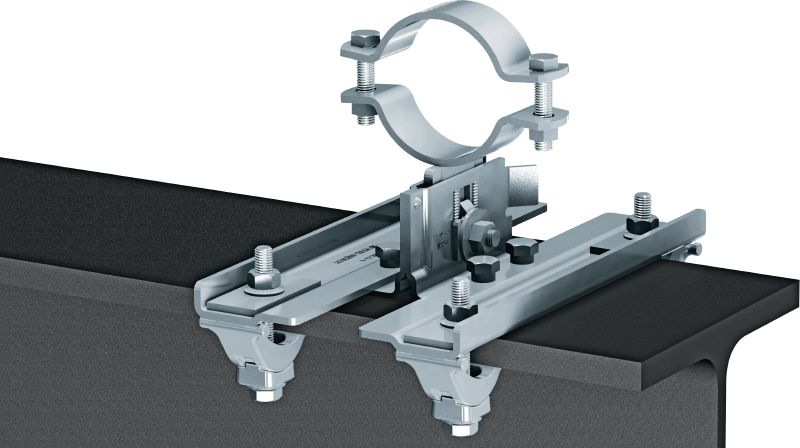

Nosníkové spojky pro upevnění potrubního uložení MP-PS k ocelovým nosníkům

  • Odolnost proti požáru (ano/ne): Ne
  • Teplotní odolnost: -20 - 300 °C
  • Složení materiálu: Nosníkové svorky (upínací lišta + sedlo): litina podle DIN EN1562, Patní deska: S280GD podle EN10346, Pravoúhlý podložka: S235JR – Vydatnost 280 na HN 707, Šrouby: F třída 8.8 podle ISO 898-1, Matice: stupeň 8 podle normy ISO 898-2, Pojistná podložka: C60E podle NORMY EN10132-3, Válcové podložky: nerezová ocel X5CrNi18-10 podle EN10088-3

Vyberte možnosti

Velikost balení
  • 4 ks
 Varianty produktu
Množství
Balení
Celkem ks
1
Nevidíte ceny vaší společnosti

Přihlaste se nebo se zaregistrujte pro zobrazení cen vaší společnosti.

Cena po slevě bez DPH
Od 10 084,00 CZK

Technické údaje

Detaily
Technický výkres
Odolnost proti požáru (ano/ne)
Ne
Teplotní odolnost
-20 - 300 °C
Složení materiálu
Nosníkové svorky (upínací lišta + sedlo): litina podle DIN EN1562, Patní deska: S280GD podle EN10346, Pravoúhlý podložka: S235JR – Vydatnost 280 na HN 707, Šrouby: F třída 8.8 podle ISO 898-1, Matice: stupeň 8 podle normy ISO 898-2, Pojistná podložka: C60E podle NORMY EN10132-3, Válcové podložky: nerezová ocel X5CrNi18-10 podle EN10088-3
Tloušťka materiálu
Všechny díly do plechu: 5 mm
Povrchová úprava
Nosníkové spojky a pravoúhlá podložka: DIN EN ISO 1461, patní deska: ZM300, šrouby/matice: ISO 10684, pojistné podložky: ISO 10683, cylindrické podložky: nerezová ocel
Žárově pozinkováno
Ano
Okolní podmínky
Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Typ podkladu
Modulární podpěra
Velikost klíče
19 mm
Šířka ocelového nosníku
3 - 36 mm
Min. šířka ocelového nosníku
3 mm
Min. šířka ocelového nosníku (převod palec na zlomek)
1/8 "
Max. šířka ocelového nosníku
36 mm
Max. šířka ocelového nosníku (převod palec na zlomek)
1-7/16 "

Dokumenty

Dokumentace
Dokumentace k udržitelnosti
Návod k obsluze
pdf Koroze – příručka, angličtina [ 9.6 MB ]
pdf Prohlášení o shodě - Montážní systémy CZ, čeština [ 136.4 KB ]

Vlastnosti a použití

Vlastnosti

  • Jednodušší instalace – snadné nastavení a možnost dodatečné montáže při upevňování potrubního uložení k ocelovým nosníkům
  • Bezpečnější práce – funkce upínání umožňuje vyhnout se svařování a vrtání
  • Součást systému potrubního uložení MP, nastavitelného řešení pro ocelové nosníky o prakticky jakékoli relevantní šířce
  • Úzké provedení umožňuje lepší přístup, když je třeba potrubní uložení zabalit do izolace pro potrubí o vysoké teplotě
  • Vhodné k podepření, zavěšení a vodorovné nebo svislé montáži proti sloupkům z nosníků tvaru „I“

Použití

  • Použití potrubního uložení MP-PS jako upevňovacího bodu pro ocelové nosníky
  • Doporučeno k použití v interiéru i exteriéru v prostředí s nízkým až středním znečištěním (C3)

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
