PROFIS Engineering Suite – software pro navrhování stavebních konstrukcí
Nový produktPoložka #r6502279
Software pro navrhování kotvení s předpisy a certifikacemi, výpočty metodou konečných prvků na bázi komponent a s podporou široké škály metod upevňování
- Předpisy a schválení: Podporuje mnoho specifických konstrukčních metod podle norem platných v jednotlivých zemích a může vytvářet podrobné konstrukční zprávy pro snadné ověřování dosažené shody.
- Školení a podpora: Nezáleží na tom, zda jste v oboru nováček nebo odborník, jelikož nabízíme technická školení a předváděcí akce (prezenční i online), a tím vám dokážeme zaručit, že budete moci využívat plný potenciál softwaru.
- Kompatibilní s: Internetové prohlížeče, například Chrome, Edge, Firefox a další (software na bázi cloudu)
Benefity
Software umožňuje snadno navrhovat, počítat a analyzovat různé typy upevňování, včetně kotvení do betonu, zdiva, dodatečně vlepovaných výztuží, spřahování betonu a zábradlí
Ušetříte hodiny času, který byste jinak strávili výzkumem, protože software se automaticky aktualizuje na nejnovější verze mezinárodních předpisů a certifikací, včetně ACI, CSA, Eurocode, Australian Standards a mnoha dalších
Verze PROFIS Engineering Standard vám umožní přístup ke všem modulům aplikace, v nichž můžete generovat podrobné krokové výpočty a návrhové zprávy (včetně kontroly tuhosti patní desky) pro dodatečně instalované i zabetonované kotevní prvky
Verze PROFIS Engineering Premium importuje zatížení z excelového souboru nebo přímo ze softwarových programů pro strukturální analýzu (např. RISAConnection, RAM Structural System, STAAD.Pro, SAP2000, ETABS, Robot, Revit, Dlubal RFEM a RSTAB) a umožňuje exportovat návrhy ve 2D nebo 3D a integrovat je do standardních programů BIM a CAD
Verze PROFIS Engineering Premium využívá metodu CBFEM (metodika konečných prvků na bázi komponent) k navrhování kompletních upevnění k patní desce, včetně výpočtu kotev, výztuží, svarů, profilů a parametrů betonu
Snadné výpočty zatížení T-spojek, délek klínu a výztuh během několika kliků, použití modulu pro beton do betonu při efektivním navrhování podle obvyklých konstrukčních postupů (Eurocode 2, TR069, ACI a mnoha dalších)
Technické údaje
Dokumenty a videa

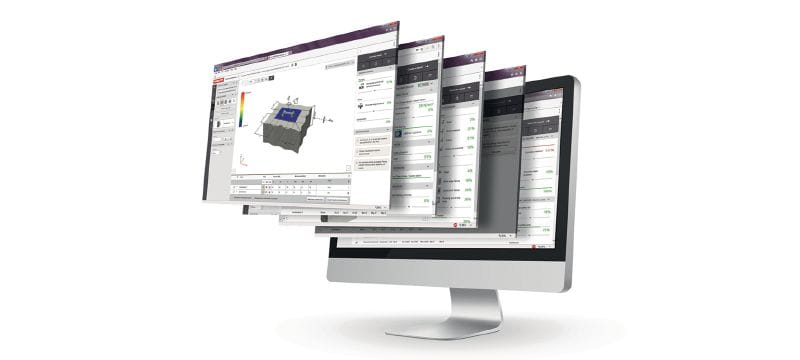

PROFIS Engineering Suite
Komplexní software pro navrhování konstrukčních spojů a kotvení
PROFIS Engineering Suite umožňuje navrhovat a analyzovat konstrukční spoje rychleji a snadněji než kdykoli předtím.
Jste v softwaru PROFIS nováčkem? Vyzkoušejte si prémiovou verzi na 30 dní zdarma. Po skončení zkušební verze získáte přístup k bezplatné verzi. Nebo si vyberte prémiovou verzi, která vám nabídne celou řadu pokročilých funkcí pro navrhování a integraci s třetími stranami.
JAK MŮŽE PROFIS ENGINEERING ZLEPŠIT PROCESY VAŠICH NÁVRHŮ?
Prozkoumejte řešení těchto klíčových činností

Kotvení do betonu
Navrhujte složité a každodenní konstrukční spoje kotevních desek
Pomocí přednastavených šablon můžete rychle a přesně navrhovat spojovací prvky do betonu, včetně dodatečně instalovaných kotev a předbetonovaných prvků, kotevních desek, svarů a výztuží. Jediným kliknutím můžete analyzovat kotevní desky pomocí CBFEM (FEM) a provést kontrolu tuhosti, abyste zjistili, zda je třeba upravit návrh nebo zatížení. Optimalizujte spojovací prvky a provádějte kontroly napětí a deformace – PROFIS bere v úvahu aplikovaná zatížení, jako je seizmické a únavové, a může najít nákladově efektivní řešení, která zabrání vytržení pomocí dodatečné výztuže. Inteligentní design kotevní desky ještě více zjednoduší váš proces návrhu.
Vygenerujte si přizpůsobenou zprávu s odkazy na normy, výpočty, informace o výrobcích a obrázky.

Smart design pro kotvení do betonu
Nahraďte způsob pokus a omyl automatizovanými a optimalizovanými výpočty kotev
- Zjednodušený výběr optimálního návrhu kotvy pro spoje ocel-beton: PROFIS Smart Design rychle analyzuje faktory, jako je zatížení, geometrie profilu, pevnost a geometrie základního materiálu a poslední typ kotvy, aby vám pomohl poskytnout nejlepší a nejefektivnější řešení zmenšením plochy kotevní desky nebo hloubky kotvení.
- Volba rozšířeného zadání pro nezbytné použití (například >90 %) nebo podmínky projektu. Prohlédněte si všechny odpovídající návrhy v sestupné velikosti kotevní desky jedním kliknutím a zjednodušte konečný výběr pomocí možností třídění a filtrování.

Beton k betonu: Dodatečně vlepovaná výztuž
Všechno, co potřebujete na návrh dodatečně vlepované výztuže
Přidejte nebo rozšiřte betonové prvky bez ohledu na to, zda pracujete se stávající výztuží nebo s chybějící čekající výztuží. Vyřešte betonové konstrukční spáry a spoje, a poté ověřte smykovou únosnost na rozhraní mezi starým a novým betonem.
Potřebujete přizpůsobit rozvržení nebo geometrii návrhu dodatečně instalované výztuže? PROFIS umožňuje snadno upravit průměr, hloubku kotvení a parametry rozteče pro stávající beton i pro následnou instalaci.

Beton k betonu: Spojení dvou betonů
Návrh betonových spojů a dodatečně nainstalované smykové konektory
Pomocí PROFISu můžete nadimenzovat dodatečně nainstalované smykové konektory a ověřit rozhraní mezi betony vylitými v rozdílných časech. Určete si, zda má váš návrh hrany nebo je symetrický, a poté definujte různé oblasti smykového působení. Uvidíte, že vaše návrhy jsou v pořádku díky intuitivní 3D grafice, která ukazuje, jak se mění napětí v připojení.
Jste připraveni na implementaci? Systém PROFIS vám již ušetřil čas optimalizací rozvržení.

Kotvení do zdiva
Produktivnější a přesnější návrhy upevnění do zdiva
Sada PROFIS Engineering Suite vám pomůže navrhnout přesné připojení kotevních desek pomocí kotev schválených pro zdivo. Ušetřete čas díky intuitivním šablonám, které kombinují údaje ze stavby s faktory, jako je přípustné zatížení v tahu a smyku, a zohledňují snížení zatížení a požadavky na geometrii.
Vyberte si z několika velikostí a typů cihel nebo betonových zděných prvků, upravte jejich rozmístění a definujte, zda je přítomna spárovací hmota. Můžete si dokonce vytvořit vlastní šablony, které zkrátí dobu potřebnou k návrhu podobných projektů.

Kotvení zábradlí
Navrhněte kompletní kotvení plošin, balkonů a schodišť
PROFIS při návrhu kotvení zábradlí zohledňuje nejen předpisy a normy, ale určuje i zatížení působící na zábradlí v závislosti na způsobu použití, větrných podmínkách a dalších faktorech. Poté se provede kontrola stability.
Během několika minut můžete vytvořit kompletní návrhy svarů na základě tloušťky, typu svaru a materiálu. A aby se snížily náklady na ocel, může PROFIS navrhnout, kde začlenit plast do návrhu, aby bylo možné použít tenčí profily zábradlí a sloupků, které stále splňují předpisy.

Návrh fasády a kotevních nosníků
Jednodušší a rychlejší návrh certifikovaných produktů v souladu s nejnovějšími předpisy
Navrhujte předbetonované a dodatečně instalované spojovací prvky pro fasády s certifikovanými výrobky podle nejnovějších předpisů (včetně ACI, Eurokódu). Přepínejte mezi oběma technologiemi spojování jednoduše na pár kliknutí. Najděte převládající návrh rychleji díky automatickému výpočtu tolerancí, drážkovaných otvorů a vícero kombinací zatížení.
Navrhujete kotevní nosníky pro výtahy, datová centra nebo tunely? Dosáhněte rychlejšího výpočtu systémů kotevních nosníků pro více konstrukčních předpisů, včetně ICC-ES AC232, ACI318-11, ACI318-14, ACI318-19, CSA A23.3-14, CSA A23.3-19, EN1992-4, AS5216:2021, CEN TR17080.
Potřebujete pomoc s náročným problémem s návrhem? Získejte odborné rady od našich techniků.

Plug-in Checkbot pro vylepšené pracovní postupy
Zjednodušte si procesy a zlepšete mapování dat a spolupráci
PROFIS Engineering umožňuje importovat data pomocí nástroje Checkbot pro návrh konstrukcí pomocí IDEA StatiCa. To vám poskytuje jednodušší, rychlejší a transparentnější pracovní postupy návrhu a výpočtů ve třech krocích:
- Exportujte tisíce přípojů naráz z vašeho softwaru na analýzu koncových prvků (FEA) anebo BIM do Checkbot.
- Checkbot použijete na funkce, jako je kontrola stavu importovaných spojů, 3D vizualizace importovaných prvků a zatížení a správa kombinací zatížení.
- Exportujte svá data do systému PROFIS Engineering a navrhněte své ukotvení pro ocelobeton.
VŠEOBECNÉ ČASTÉ OTÁZKY O PROFIS ENGINEERING:
Je PROFIS Engineering Suite zadarmo?
Ano. K dispozici je bezplatná verze PROFIS Engineering. Se standardní licencí získáte přístup ke všem aplikacím pro navrhování kotev v rámci balíčku PROFIS Engineering Suite, včetně kotvení do betonu, kotvení do zdiva, betonu do betonu a dalších. Tuto bezplatnou verzi si můžete vybrat po dokončení 30denní prémiové verze. Více informací o rozdílech mezi jednotlivými verzemi najdete v našem přehledu licencí.
Jaký je rozdíl mezi bezplatnou verzí a verzí PROFIS &Engineering Premium?
Standardní licence (bezplatná verze) PROFIS Engineering poskytuje přístup k aplikacím pro navrhování kotvení, včetně kotvení do betonu, kotvení do zdiva, betonu do betonu a dalších.
S PROFIS Engineering Premium můžete také provádět kompletní analýzu kotevních desek, importovat zatížení z široké škály softwarů pro statické výpočty, provádět více kombinací zatížení současně a mnoho dalšího. S produktem PROFIS Engineering Premium si můžete vybrat individuální licenci nebo "plovoucí licenci" pro neomezený počet uživatelů.
Je PROFIS Engineering pouze v cloud verzi?
Ano, PROFIS Engineering je cloudový software. Vaše soubory jsou uloženy bezpečně a na dálku. Získáte také výhodu automatických aktualizací, takže budete mít větší klid s vědomím, že vždy navrhujete podle nejnovějších norem a předpisů.
Chcete-li rychle získat přístup k softwaru PROFIS Engineering z vlastního počítače, můžete umístit odkaz na panel zástupců nebo na plochu.
Je PROFIS Engineering dostupný v dalších jazycích?
Ano, PROFIS Engineering je k dispozici ve většině hlavních jazyků. Jazyk a oblast si můžete vybrat v nastavení softwaru.
Jak se dostanu ke školení na PROFIS Engineering?
Pro PROFIS Engineering nabízíme celou řadu možností školení, včetně:
- Podrobných videonávodů (k dispozici na našem webu a na YouTube)
- E-learningových modulů (dostupné v samotném softwaru)
- Školicích kurzů pro malé skupiny k získání přehledu o otázkách designu a předpisů
Integrace a sdílení souborů v PROFIS Engineering: Často kladené otázky
Umožňuje PROFIS Engineering sdílení souborů?
S prémiovou verzí PROFIS Engineering můžete sdílet projekty a soubory. Nejnovější verze všech těchto souborů jsou uloženy v Hilti Cloudu.
Je možné importovat zatížení ze softwaru pro statistickou analýzu?
Ano. Se standardní licencí můžete importovat zatížení z RAM Structural System.
V prémiové verzi je váš software PROFIS Engineering integrován s centrem Checkbot návrhového softwaru IDEA StatiCa. Jednoduše si stáhněte doplněk Checkbot z IDEA StatiCa, importujte jej z jiných programů pro statické výpočty a automaticky kontrolujte tisíce spojů před exportem do PROFIS Engineering. Mezi podporované programy pro analýzu konečných prvků (FEA) patří Robot, STAAD.Pro, Tekla, Advance Steel, SAP2000, ETABS, Dlubal RFEM, RSTAB a další.
Lze mé návrhy z PROFIS Engineering exportovat do softwaru BIM / CAD?
Prémiová verze softwaru PROFIS Engineering zahrnuje exporty BIM/CAD a do Revit Plugin.
Jak nastavit integraci PROFIS a Checkbot
PROFIS Checkbot integrace pro Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5, RSTAB 8
Pro Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5 a RSTAB 8 se instalátor IDEA StatiCa BIM Link spustí automaticky po instalaci libovolného softwaru IDEA StatiCa a je také přístupný ručně z hlavního rozhraní IDEA StatiCa. Vyhledává všechny konstrukční návrhy a softwarové balíčky BIM na vašem zařízení. Po integraci je IDEA StatiCa Checkbot k dispozici prostřednictvím partnerské aplikace FEA/BIM, která umožňuje bezproblémový export dat kotevních desek do PROFIS Engineering.
Než začnete: Ujistěte se, že máte aktivní licenci PROFIS Engineering Premium (lze zakoupit přes tento odkaz) a ujistěte se, že je požadovaný software FEA/BIM nainstalován a aktuální. Podporovány jsou pouze dvě nejnovější verze. Poté postupujte podle následujících kroků:
- Stažení a nastavení účtu: Vytvořte si účet v IDEA StatiCa (zde) a stáhněte si jejich nejnovější verzi softwarového balíku (zde).
- Instalace: Nainstalujte balíček jako správce. Požadovaný zásuvný modul pro připojení k systému PROFIS Engineering je součástí balíčku ke stažení.
- Aktivace BIM odkazu: Během instalace budete vyzváni k zadání "Aktivovat váš BIM odkaz". Ujistěte se, že tento krok byl úspěšně dokončen.
- Dokončení instalace: Klikněte na "Instalovat". Jakmile je instalace dokončena a zobrazí se zelená barva, najdete ve svém softwaru FEA/BIM novou kartu pro export do Checkbotu.
- Export dat: Po importu souboru do aplikace Checkbot klikněte na červené logo PROFIS Engineering na kartě Hilti PROFIS, přeneste data a začněte navrhovat připojení.
PROFIS Checkbot integrace pro RFEM 6 , RSTAB 9
V programech RFEM 6 a RSTAB 9 se instalátor propojení IDEA StatiCa BIM spustí automaticky po instalaci libovolného softwaru IDEA a je také přístupný ručně z hlavního rozhraní IDEA StatiCa. Lokalizuje všechny konstrukční návrhy a softwarové balíčky BIM na vašem zařízení. Propojení BIM s Checkbotem NENÍ k dispozici v uživatelském rozhraní partnerské aplikace. Jedná se o samostatný spustitelný soubor, který lze nalézt na ploše a je třeba jej spustit pokaždé, když chce uživatel pokračovat v exportu.
Než začnete: Ujistěte se, že máte aktivní licenci PROFIS Engineering Premium (lze zakoupit přes tento odkaz) a ujistěte se, že je požadovaný software FEA/BIM* nainstalován a aktuální. Podporovány jsou pouze dvě nejnovější verze. Poté postupujte podle následujících kroků:
- Stažení a nastavení účtu: Vytvořte si účet v IDEA StatiCa (zde) a stáhněte si jejich nejnovější verzi softwarového balíku (zde).
- Instalace: Nainstalujte balíček jako správce. Požadovaný zásuvný modul pro připojení k systému PROFIS Engineering je součástí balíčku ke stažení.
- Aktivace BIM odkazu: Během instalace budete vyzváni k zadání "Aktivovat váš BIM odkaz". Ujistěte se, že tento krok byl úspěšně dokončen.
- Dokončení instalace: Klikněte na "Instalovat". Jakmile je instalace dokončena a zobrazí se zelená barva, najdete na pracovní ploše novou ikonu odkazu na export do Checkbot. Ujistěte se, že jste otevřeli software a přejděte do nabídky "Možnosti a program", poté aktivujte webovou službu k umožnění přenosu dat.
- Export dat: Po importu souboru do aplikace Checkbot klikněte na červené logo PROFIS Engineering na kartě Hilti PROFIS, přeneste data a začněte navrhovat připojení.
PROFIS Checkbot integrace pro SAP 2000, ETABS
Pokud používáte SAP 2000 a ETABS, IDEA StatiCa Checkbot je integrován ručně podle podrobného průvodce. Pokyny jsou k dispozici prostřednictvím adresy URL v instalátoru odkazů BIM, na webových stránkách IDEA StatiCa nebo podle následujících kroků.
Než začnete: Ujistěte se, že máte aktivní licenci PROFIS Engineering Premium (možno ju zakúpiť na tomto odkaze) a ujistěte se, že je požadovaný software FEA/BIM nainstalován a aktuální. Podporovány jsou pouze dvě nejnovější verze. Poté postupujte podle následujících kroků:
- Stažení a nastavení účtu: Vytvořte si účet v IDEA StatiCa (tu) a stáhněte si jejich nejnovější verzi softwarového balíku (tu).
- Instalace: Nainstalujte balíček jako správce. Požadovaný zásuvný modul pro připojení k systému PROFIS Engineering je součástí balíčku ke stažení.
- Aktivace BIM odkazu: Během instalace budete vyzváni k zadání "Aktivovat váš BIM odkaz". Ujistěte se, že tento krok byl úspěšně dokončen.
- Dokončení instalace: Klikněte na "Nainstalujte náš plugin pro váš SAP2000 (zde), ETABS (zde) a postupujte podle pokynů k aktivaci od našich partnerů z IDEA StatiCa.
- Export dat: Po importu souboru do aplikace Checkbot klikněte na červené logo PROFIS Engineering na kartě Hilti PROFIS, přeneste data a začněte navrhovat připojení.
PROFIS Checkbot integrace pro RISA-3D, RAM Structural System
Pokud používáte RISA-3D nebo RAM Structrual Systems, musíte použít import souboru do IDEA Checkbot. Mezi IDEA Checkbotem a partnerskou aplikací neexistuje žádná přímá komunikace.
Než začnete: Ujistěte se, že máte aktivní licenci PROFIS Engineering Premium (lze zakoupit přes tento odkaz) a ujistěte se, že je požadovaný software FEA/BIM nainstalován a aktuální. Podporovány jsou pouze dvě nejnovější verze. Poté postupujte podle následujících kroků:
- Stažení a nastavení účtu: Vytvořte si účet v IDEA StatiCa (zde) a stáhněte si jejich nejnovější verzi softwarového balíku (zde).
- Instalace: Nainstalujte balíček jako správce. Požadovaný zásuvný modul pro připojení k systému PROFIS Engineering je součástí balíčku ke stažení.
- Dokončení instalace: Postupujte podle pracovního postupu pomocí těchto odkazů: RISA-3D (zde) a RAM Structural Systems (zde).
- Export dat: Po importu souboru do aplikace Checkbot klikněte na červené logo PROFIS Engineering na kartě Hilti PROFIS, přeneste data a začněte navrhovat připojení.
Technický návrh v PROFIS Engineering: Často kladené otázky
Jaká je výhoda technologie Advanced Anchor Plate Design / CBFEM (FEM) v PROFIS Engineering Premium?
Výpočet CBFEM – Component Based Finite Element Method (FEM) (MKP-Metoda konečných prvků) – využívá pokročilé modelování k určení zatížení působícího na kotvy pro posouzení tuhosti kotevní desky. Kotevní deska je modelována jako skořepinový prvek s bilineárním napětím při deformaci. Pokud tah desky překročí tažnost, modul MKP vypočítá také plastické napětí v kotevní desce a celkovou deformaci.
PROFIS Engineering také porovnává kotevní síly MKP s ekvivalentními silami, které by byly získány z "tuhého" předpokladu. Z plastického napětí, deformací a ekvivalentních tuhých kotevních sil může uživatel usoudit, zda je konstrukce téměř tuhá nebo ne.
Kolik kombinací zatížení může být současně v návrhu při použití PROFIS Engineering?
S prémiovou verzí softwaru PROFIS Engineering můžete pro většinu návrhů přidat až 1000 kombinací zatížení. Při analýze kotevní desky pomocí modelování fuknce Modelování analýzy konečných prvků na základě komponentů (CBFEM/FEM) jste omezeni na 20 kombinací zatížení.
Jak nastavit počáteční návrhovou normu v systému PROFIS Engineering?
V nabídce nastavení můžete vybrat libovolné výchozí nastavení návrhu, které se použije na každý nově vytvořený soubor projektu.
Co je metoda Hilti SOFA?
Jaké možnosti má statik, pokud uspořádání kotev překračuje rozsah normy EN 1992-4 nebo pokud návrhová ustanovení normy EN 1992-4 (využití > 100 %) nevedou k řešení?
Základem pro navrhování kotev v Evropě je návrhový přístup uvedený v EN 1992-4. Existuje však mnoho případů, kdy není možné najít řešení přísným dodržováním této normy. Proto kromě návrhových ustanovení EN 1992-4 nabízí Hilti také návrhový přístup podle tzv. "metody SOFA". SOFA je zkratka pro "Solution for Fasteners", což je metoda návrhu, která překračuje stávající standardy. Ustanovení SOFA jsou založena na nejmodernějším průmyslovém výzkumu a před implementací do PROFIS Engineering procházejí rozsáhlou kontrolou klíčových technických odborníků.
Využijte potenciál PROFIS na maximum
Získejte přístup ke školicím materiálům, webinářům a referencím PROFIS na vyžádání. Naučte se procházet moduly, vytvářet a upravovat šablony, optimalizovat návrhy a mnoho dalšího.
Začnětě s bezplatným e-learningem PROFIS Engineering Prohlédněte si návody na stránkach HiltiSdílejte své postřehy s ostatnými uživateli
Máte dotaz ohledně vyztužení kotvy? Jste zvědaví na vylamování betonu? Hledáte řešení pro předbetonované kotvy? Procházejte videa, webináře a články a vyměňujte si nápady s komunitou Hilti.
Zjistěte více v Engineering centerZjistěte více o kotvách
Návrh jste dokončili – nyní se dozvíte více o kotvách. Od předbetonovaných kotev přes chemické kotvy až po samořezné kotvy – v našem internetovém obchodě najdete vše, co potřebujete.
Zjistěte více o předbetonovaných nosnících Zjistěte více o SOFA metodě Zjistěte více o návrhu s únavovým zatíženímJaká licence vyhovuje vašim potřebám?
Vyzkoušejte si naši prémiovou verzi na 30 dní zdarma. Po uplynutí zkušební doby si můžete zakoupit PROFIS Engineering Premium nebo přejít na bezplatnou verzi.
-
Standard
Standardní licence
Získejte přístup ke všem návrhovým modulům konstrukčních spojů.
Zdarma po 30denní zkušební verzi Premium
-
Trial
Zkušební verze na 30 dní
Vyzkoušejte všechny prémiové funkce po dobu 30 dnů.
Zdarma po dobu 30 dnů
-
Premium
Individuální licence
Využijte všechny prémiové funkce přiřazené jednomu uživateli.
-
Premium
Plovoucí licence
Využijte všechny prémiové funkce sdílené mezi neomezeným počtem uživatelů. Každá zakoupená licence umožňuje přístup k prémiovým funkcím jednomu uživateli v daném okamžiku.
- Spolupráce
- Návrhové moduly
- Typ návrhu kotevní desky
- Integrace s dalšími softwary a produktivita
-
Licence pro jednoho uživatele
-
Licence sdílená skupinou uživatelů
-
Sdílení a spolupráce na projektech
-
Upevnění do betonu
-
Upevnění na zdivo
-
Upevnění zábradlí
-
Spřažení beton - beton
-
Dodatečně vlepovaná výztuž
-
Spřažení beton - ocel
-
Pokročilý návrh kotevní desky pomocí CBFEM
-
Kontrola tuhosti kotevní desky pomocí CBFEM
-
Návrhová metoda Hilti SOFA
-
RISA Connection
-
RAM
-
Dlubal
-
STAAD.Pro
-
Robot
-
ETABS
-
SAP 2000
-
Vytváření vlastních šablon
-
Oblíbené možnosti
-
Přidávání obrázků do protokolů
-
PROFIS Engineering e-learning
