MP-PS Navařovací potrubní uložení

Konfigurátor
Technické údaje
Dokumenty
Vlastnosti a použití
Související produkty
CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

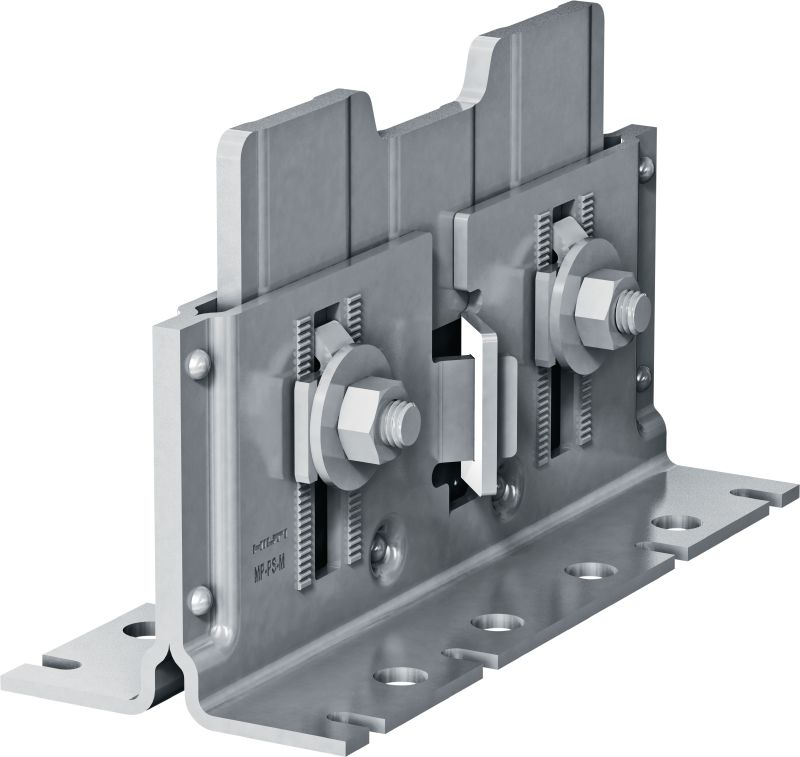

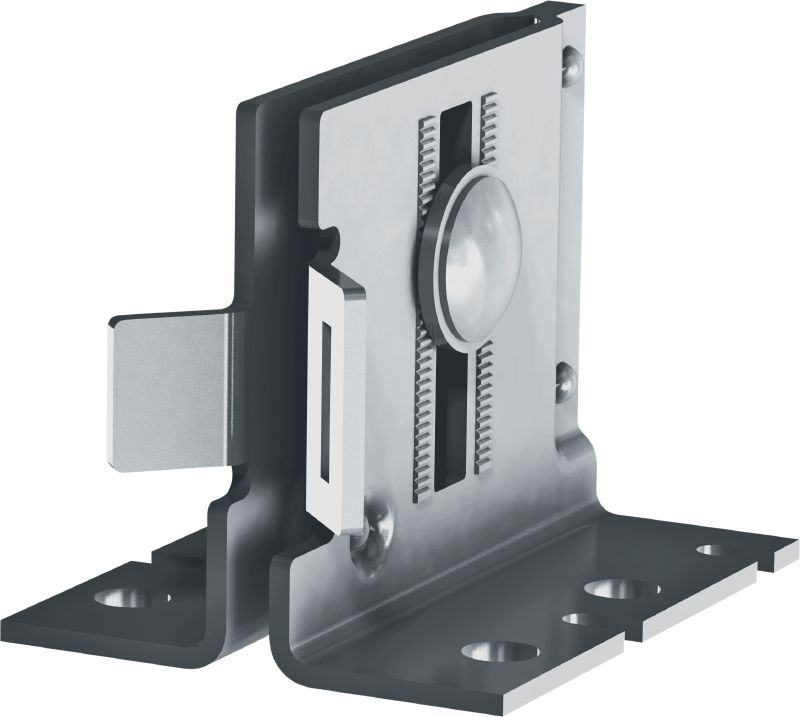

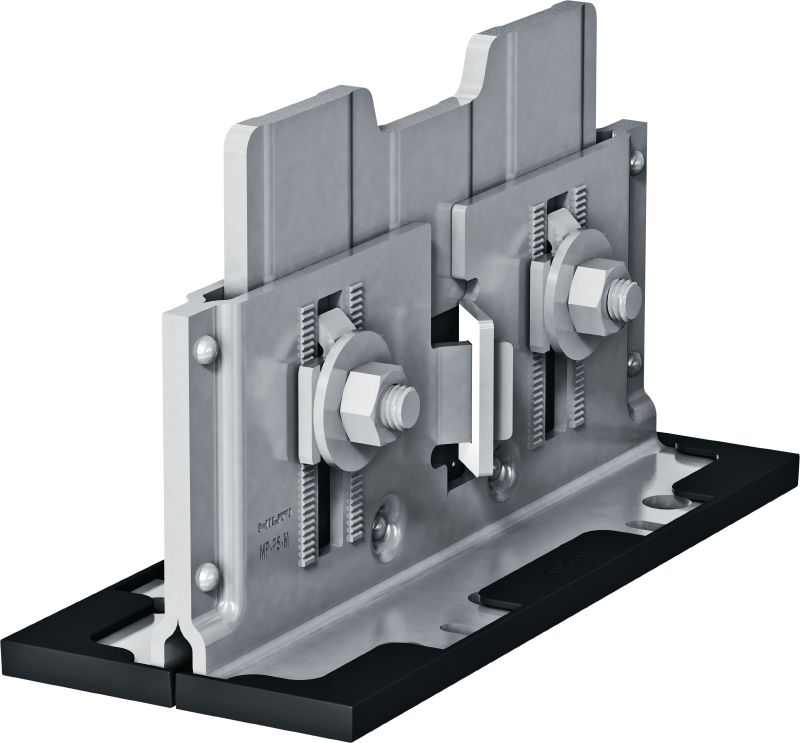

Potrubní uložení s možností svařování a nastavením výšky a sklonu v těžkých průmyslových konstrukcích s vnějšími průměry potrubí 21-328 mm (1/2" to 12")

  • Odolnost proti požáru (ano/ne): Ne
  • Teplotní odolnost: -20 - 300 °C
  • Složení materiálu: Základová deska: S280GD / Modif POSMAC-C, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8

Vyberte možnosti

Výška od země ke spodnímu okraji potrubí
  • 107 - 162 mm
  • 110 - 165 mm
Velikost balení
  • 1 ks
 Varianty produktu
Množství
Balení
Celkem ks
1
Nevidíte ceny vaší společnosti

Přihlaste se nebo se zaregistrujte pro zobrazení cen vaší společnosti.

Cena po slevě bez DPH
Od 1 697,00 CZK

Technické údaje

Detaily
Technický výkres
Odolnost proti požáru (ano/ne)
Ne
Teplotní odolnost
-20 - 300 °C
Složení materiálu
Základová deska: S280GD / Modif POSMAC-C, Středová deska: S235JR – DIN EN 10025, Posuvná deska: PA66 + GF30, Šroub: ocel 8.8, Matice: ocel 8
Tloušťka materiálu

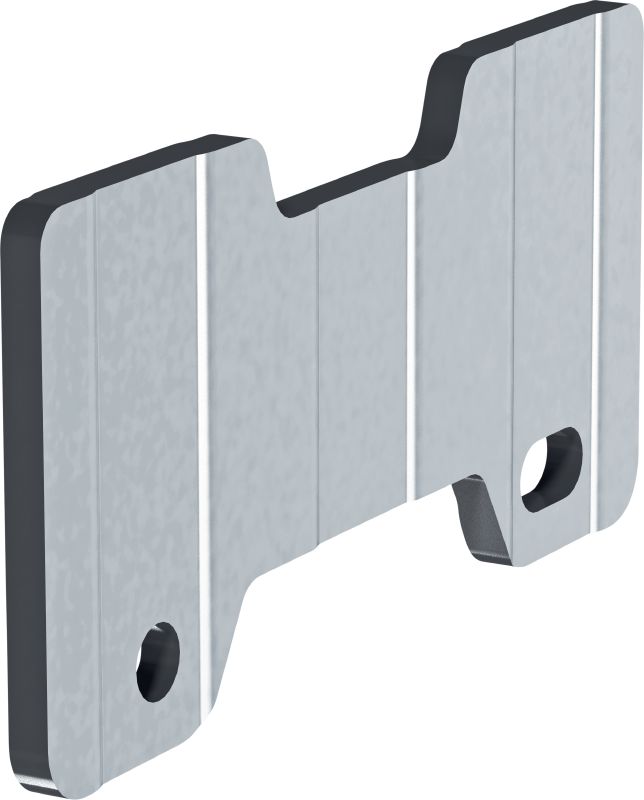

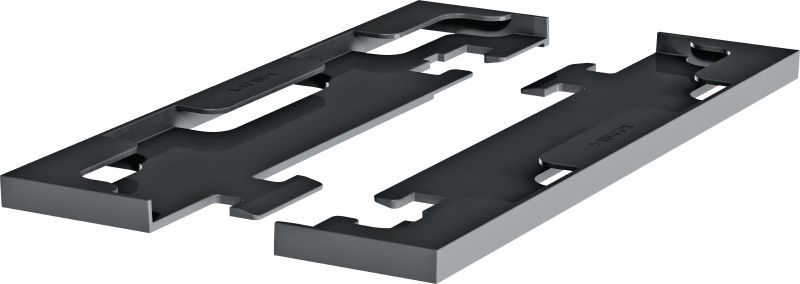

Patní deska: 4 mm / 0,16 palce, Svařovací deska: 7 mm / 0,28 palce, Posuvná deska: 3 mm / 0,12 palce, Ozubená podložka: 4 mm / 0,16 palce
Povrchová úprava
Základní deska: ZM300, přivařovací deska: bez nátěru
Žárově pozinkováno
Ano
Nerezová ocel
Ne
Okolní podmínky
Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Typ podkladu
Beton, Ocel, Modulární podpěra
Velikost klíče
19 mm
Utahovací nástroj k seřízení výšky
50 Nm

Dokumenty

Dokumentace
Dokumentace k udržitelnosti
Návod k obsluze
pdf Koroze – příručka, angličtina [ 9.6 MB ]
pdf Prohlášení o shodě - Montážní systémy CZ, čeština [ 136.4 KB ]

Vlastnosti a použití

Vlastnosti

  • Univerzální a všestranné použití – jediný systém potrubního uložení lze použít k pevnému, kluznému, vodicímu nebo volně stojícímu podepření v kombinaci s modulárními systémy Hilti, ocelovými nosníky či betonem
  • Rozsáhlá softwarová podpora – zjednodušení výpočtů pomocí nástrojů PROFIS, Hilti FixPoint Calculator, knihoven BIM/CAD a různých softwarových zásuvných modulů
  • K dispozici jsou údaje o zatížení a dokumentace – návrh odpovídá požadavkům norem EN13480-3, Eurocode 3 a MSS-SP58 na součásti podpěry potrubí
  • Rychlejší instalace na místě stavby – snadné přizpůsobení výšky a sklonu po přivaření potrubí ke spojovací desce
  • V místě instalace nebudete potřebovat pracovníka se svářečským průkazem – navařovací potrubní spojku lze připravit a navařit v dílně, aniž by vznikala jakákoli omezení nastavení na místě instalace

Použití

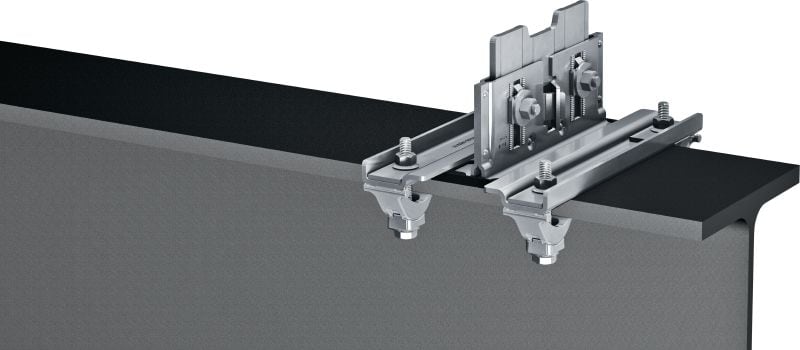

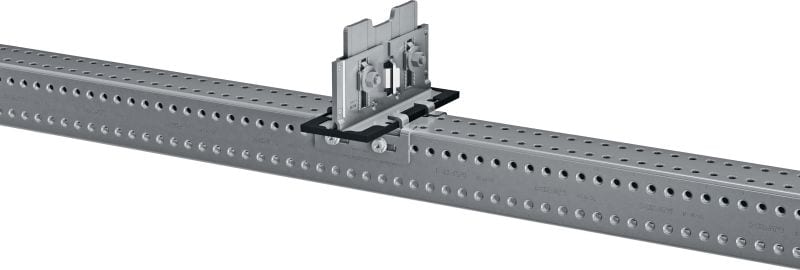

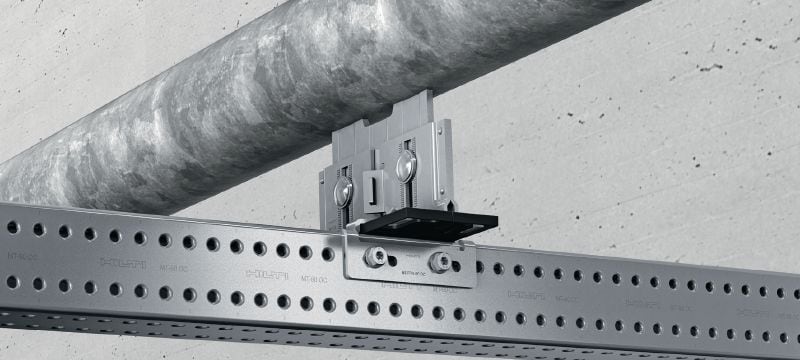

  • Upevňování trubek k ocelovým nosníkům, betonu nebo k modulárním podpěrným systémům Hilti
  • Instalace trubek v pozemních průmyslových provozech, energetice, farmaceutických závodech, provozech v odvětví elektroniky či automobilového průmyslu
  • Vhodné pro trubky menšího průměru pro teploty do 300 °C (572 °F) s izolací o tloušťce maximálně 162 mm (6”)
  • Doporučeno k použití ve vnitřním i venkovním prostředí s nízkým až středním znečištěním (C3/C4 – nízké)

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
