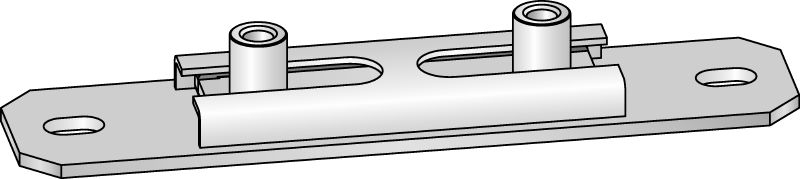

MSG-UK Dvojité křížné kluzné uložení
Křížno-kluzné uložení MSG-UK D1,75 #337115
Galvanicky pozinkované dvojité křížné kluzné uložení při lehkých aplikacích topení a chlazení
- Závitové spojení – M: M8, M10
- Výška - H: 28 mm
- Maximální zatížení - F: 1.75 kN
Zákazníci také hledali kluzák nebo posuvné saně.
Vyberte možnosti
Závitové spojení – M
- M8, M10
Výška - H
- 28 mm
Maximální zatížení - F
- 1.75 kN
Velikost balení
- 10 ks
Množství
Balení
Celkem ks
10
Cena po slevě bez DPH
1 699,01 CZK
1 699,01 CZK / 1 Kus
Technické údaje
Závitové spojení – M
M8, M10
Výška - H
28 mm
Maximální zatížení - F
1.75 kN
Složení materiálu
S235JRG - DIN EN 10025
Povrchová úprava
Vnitřní potahované – galvanicky pozinkované
Okolní podmínky
Suché vnitřní podmínky (C1) nebo vnitřní podmínky s dočasnou kondenzací (C2)
Teplotní odolnost
-40 - 130 °C
Typ podkladu
Beton, Ocel, Dřevo
Max. dilatace
54 mm
Koeficient kluzného tření
0.18
Hmotnost
0.59 kg
Dokumenty
Vlastnosti a použití
Vlastnosti
- Umožňuje vodorovný 4směrný pohyb v kombinaci s kluzným uložením MSG 1,75
- Třídy zatížení a nosnosti odpovídají potrubním objímkám Hilti
- Hladký klouzavý pohyb na integrovaném plastovém vedení
- Součástí balení jsou 2x šestihranné čepy M10 a 2x podložky.
Použití

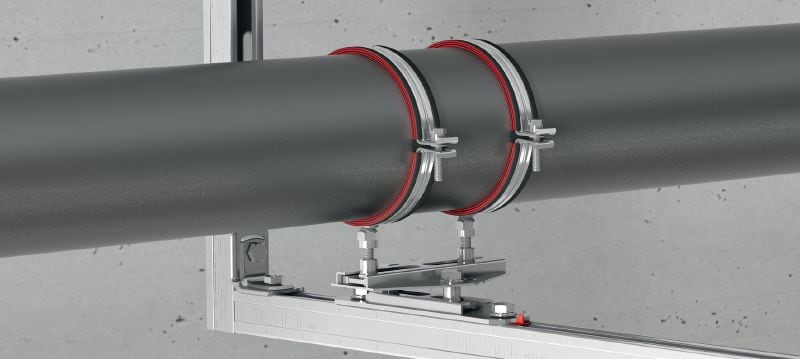

- Montáž potrubí podléhajícího tepelnému prodloužení a zkrácení
- K použití v kombinaci s kluzným uložením MSG 1,75 při křížovém kluzném použití
- Doporučeno pro použití v suchém, vnitřním prostředí
