Dobrý den,
mám na Vás dotaz ohledně navrhování kotev ve vašem softwaru.
Když navrhuji například kotvení sloupu, tak pod patní plech dávám nějakou tloušťku podlití z betonu. Společně s tloušťkou zadávám do softwaru i takzvaný "stupeň zadržení". Ano v pravé části mi to píše informaci k tomu co to je. Ale chtěla jsem se zeptat, co přímo si pod tím mám představit, protože z toho textu nalevo úplně moudrá nejsem.
Předem moc děkuji a přeji hezký den.

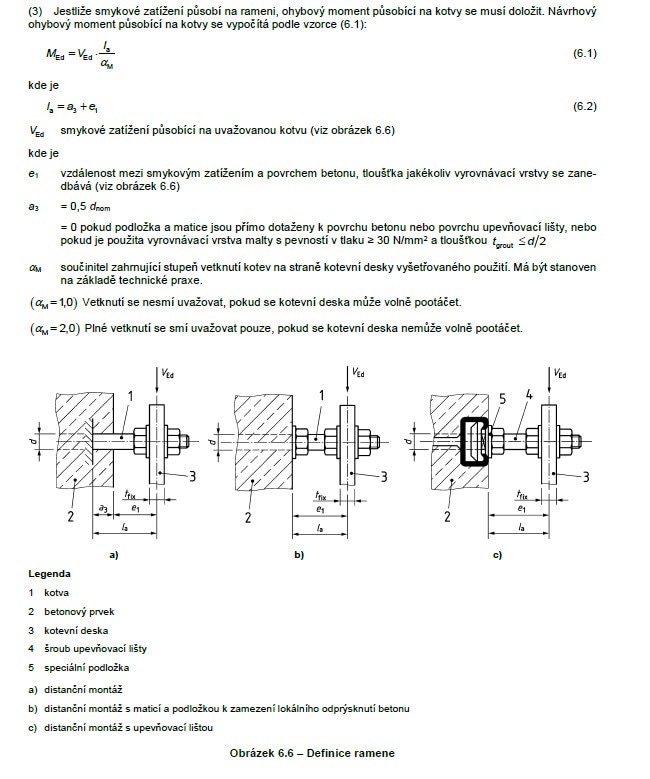

Dobrý den, děkujeme za dotaz. Stupeň zadržení - vetknutí kotev - je definován v normě EN 1992-4 na návrh kotev. Zde se v odst. 6.2.2.3 uvádí možnost použít ALFAm 1,0 nebo 2,0 podle toho, zda se kotevní deska může volně otáčet (1,0) nebo nemůže volně otáčet (2,0). Rozhodnutí je na inženýrském úsudku projektanta. Vysvětleno je to na obrázku v příloze. Pěkný den. Vratislav Valenta
