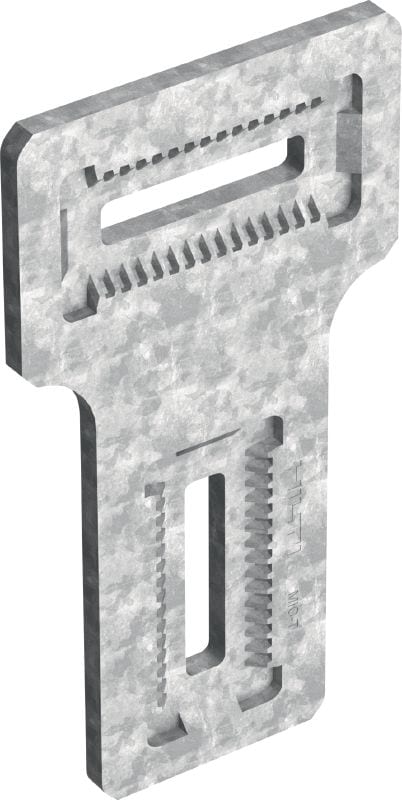

Žárově pozinkovaná (HDG – hot-dip galvanized) spojka k upevnění nosníků MI kolmo navzájem

  • Složení materiálu: Spojka: DD11 MOD – HN 547, S235JR – DIN EN 10025; ozubená deska: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; šroub: třída oceli 8.8; matice: třída oceli 8
  • Povrchová úprava: Žárové zinkování: spojka 55 µm – DIN EN ISO 1461; ozubená deska, šroub, matice 45 µm – DIN EN ISO 1461
  • Okolní podmínky: Venkovní, nízké až střední znečištění (C3 / C4 - nízké)

Technické údaje

28657.eps
IS_HNA_316.eps
Složení materiálu
Spojka: DD11 MOD – HN 547, S235JR – DIN EN 10025; ozubená deska: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; šroub: třída oceli 8.8; matice: třída oceli 8
Povrchová úprava
Žárové zinkování: spojka 55 µm – DIN EN ISO 1461; ozubená deska, šroub, matice 45 µm – DIN EN ISO 1461
Okolní podmínky
Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Utahovací moment
84 Nm
Velikost klíče
19 mm

Dokumenty

Vlastnosti a použití

Vlastnosti

  • Kvalitní spoj pro dobrý přenos sil a momentů
  • Spojka je vybavena samosvornými maticemi na ochranu proti vibracím

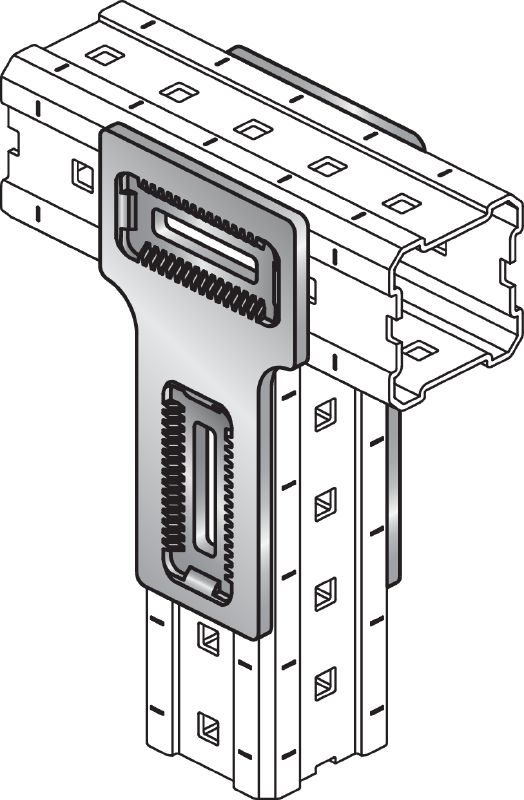

  • Tuhé prodloužení pro spojení nosníků MI
  • Navrženo pro rychlou instalaci jednou osobou
  • Není třeba žádné svařování – rychlejší a efektivnější montáž

Použití

  • Součást modulárního čtyřdílného systému, určeného k uchycení kabelových tras, potrubí a různých sekundárních ocelových konstrukcí
  • Flexibilní řešení se snadnou montáží a možností nastavení pro těžké průmyslové a komerční aplikace, bez nutnosti svařování
  • Upevnění na podstavce

Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
