Software pro navrhování kotvení s předpisy a certifikacemi, výpočty metodou konečných prvků na bázi komponent a s podporou široké škály metod upevňování
- Předpisy a schválení: Podporuje mnoho specifických konstrukčních metod podle norem platných v jednotlivých zemích a může vytvářet podrobné konstrukční zprávy pro snadné ověřování dosažené shody.
- Školení a podpora: Nezáleží na tom, zda jste v oboru nováček nebo odborník, jelikož nabízíme technická školení a předváděcí akce (prezenční i online), a tím vám dokážeme zaručit, že budete moci využívat plný potenciál softwaru.
- Application 01: Software umožňuje snadno navrhovat, počítat a analyzovat různé typy uchycení, například kotvení do betonu, zdiva, beton na kovové ploše, beton na betonu dodatečně vlepovaných výztuží a membrány pro připevnění kovového opláštění
Technické údaje
- Apple iPhone a iPad, Android a Galaxy Camera jsou značky příslušných společností
Dokumenty
Vlastnosti a použití
Vlastnosti
- Úplné řešení navrhování konstrukčních spojů
- Automatické aktualizace nejnovějších mezinárodních předpisů a schválení
- Každodenní stavební upevňování zvládne i bezplatná verze
- Import ze softwaru pro strukturální analýzu a export do programů BIM a CAD
- Vyšší produktivita díky pokročilým konstrukčním prvkům kotev a patních desek
Použití
- Software umožňuje snadno navrhovat, počítat a analyzovat různé typy upevňování, včetně kotvení do betonu, zdiva, dodatečně vlepovaných výztuží, spřahování betonu a zábradlí
- Ušetříte hodiny času, který byste jinak strávili výzkumem, protože software se automaticky aktualizuje na nejnovější verze mezinárodních předpisů a certifikací, včetně ACI, CSA, Eurocode, Australian Standards a mnoha dalších
- Verze PROFIS Engineering Standard vám umožní přístup ke všem modulům aplikace, v nichž můžete generovat podrobné krokové výpočty a návrhové zprávy (včetně kontroly tuhosti patní desky) pro dodatečně instalované i zabetonované kotevní prvky
- Verze PROFIS Engineering Premium importuje zatížení z excelového souboru nebo přímo ze softwarových programů pro strukturální analýzu (např. RISAConnection, RAM Structural System, STAAD.Pro, SAP2000, ETABS, Robot, Revit, Dlubal RFEM a RSTAB) a umožňuje exportovat návrhy ve 2D nebo 3D a integrovat je do standardních programů BIM a CAD
- Verze PROFIS Engineering Premium využívá metodu CBFEM (metodika konečných prvků na bázi komponent) k navrhování kompletních upevnění k patní desce, včetně výpočtu kotev, výztuží, svarů, profilů a parametrů betonu
Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
Produktová videa
Poradenství a podpora
Chtěli byste interaktivní ukázku tohoto produktu? Seznamte se s jedním z našich produktových expertů pro bezplatnou a praktickou ukázku.
Pomocí tohoto nástroje pro rychlé zasílání zpráv získáte snadný a rychlý přístup k našemu týmu zákaznického servisu. Tato služba je dostupná v pracovní době od 7:30 do 17:00.
Dovolte nám, abychom vám zavolali zpět a spojili vás s jedním z našich kompetentních poradců Hilti. Během pracovní doby od 8:00 do 17:00 vás budeme kontaktovat během několika minut.

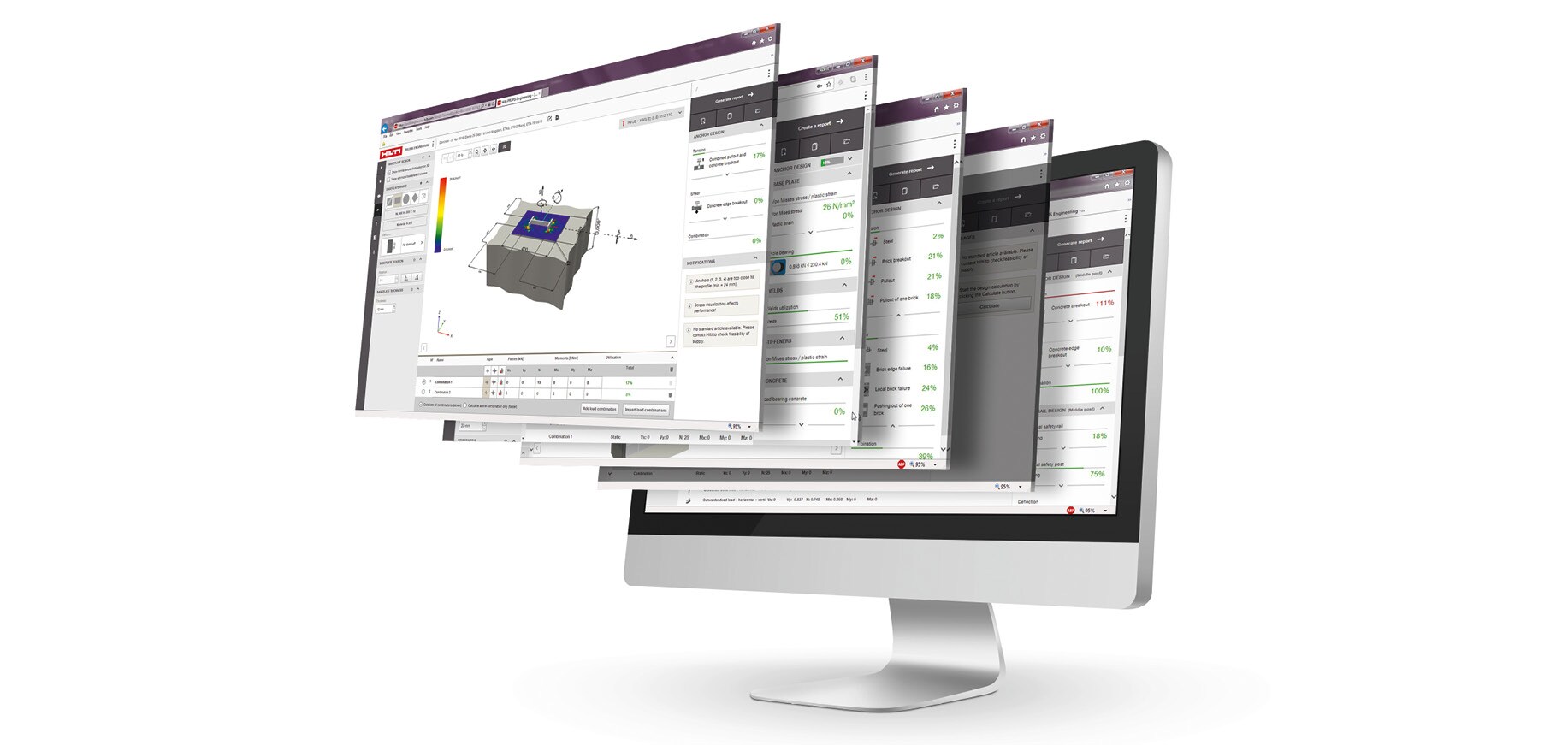

PROFIS Engineering Suite
Komplexní software pro navrhování konstrukčních spojů a kotvení
PROFIS Engineering Suite umožňuje navrhovat a analyzovat konstrukční spoje rychleji a snadněji než kdykoli předtím.
Jste v softwaru PROFIS nováčkem? Vyzkoušejte si prémiovou verzi na 30 dní zdarma. Po skončení zkušební verze získáte přístup k bezplatné verzi. Nebo si vyberte prémiovou verzi, která vám nabídne celou řadu pokročilých funkcí pro navrhování a integraci s třetími stranami.
JAK MŮŽE PROFIS ENGINEERING ZLEPŠIT PROCESY VAŠICH NÁVRHŮ?

Univerzální řešení
Navrhujte a počítejte upevnění včetně kotvení ocel na beton, beton na beton, ocel na zdivo, zábradlí, dodatečně instalované a předbetonované fasádní spojovací prvky, kotevní nosníky a další, a bezproblémově integrujte svůj pracovní postup s více návrhovými a BIM/CAD programy.

Jistota kvalitního návrhu
Udržujte si aktuální informace o normách a schváleních automaticky. Jako přední výrobce kotev využíváme naše odborné znalosti, abychom vám pomohli zajistit soulad vašich návrhů s nejnovějšími předpisy.

Úspora času a materiálu
Získejte ze svých kotev maximum s pomocí inteligentního návrhu. Při kotvení do betonu využijte rychlou analýzu klíčových vstupů, které vám pomohou navrhnout kotevní desku rychleji, zjednodušeně a nákladově efektivněji.

Vzdelávání a podpora
Technická školení a e-learningy vám umožní vytvářet rychlé a vyhovující návrhy. Navíc získáte snadný přístup do Engineering Center - jednotné inženýrské Hilti platformy. Můžete se ptát, sledovat webové semináře, stahovat technické dokumenty a mnoho dalšího.
Prozkoumejte řešení těchto klíčových činností

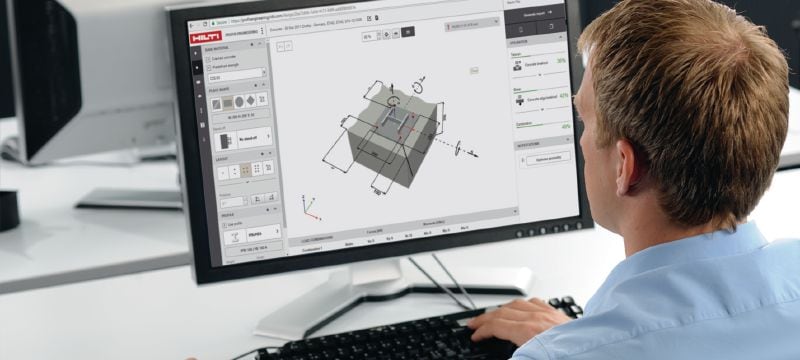

Kotvení do betonu
Navrhujte složité a každodenní konstrukční spoje kotevních desek
Pomocí přednastavených šablon můžete rychle a přesně navrhovat spojovací prvky do betonu, včetně dodatečně instalovaných kotev a předbetonovaných prvků, kotevních desek, svarů a výztuží. Jediným kliknutím můžete analyzovat kotevní desky pomocí CBFEM (FEM) a provést kontrolu tuhosti, abyste zjistili, zda je třeba upravit návrh nebo zatížení. Optimalizujte spojovací prvky a provádějte kontroly napětí a deformace – PROFIS bere v úvahu aplikovaná zatížení, jako je seizmické a únavové, a může najít nákladově efektivní řešení, která zabrání vytržení pomocí dodatečné výztuže. Inteligentní design kotevní desky ještě více zjednoduší váš proces návrhu.
Vygenerujte si přizpůsobenou zprávu s odkazy na normy, výpočty, informace o výrobcích a obrázky.

Smart design pro kotvení do betonu
Nahraďte způsob pokus a omyl automatizovanými a optimalizovanými výpočty kotev
- Zjednodušený výběr optimálního návrhu kotvy pro spoje ocel-beton: PROFIS Smart Design rychle analyzuje faktory, jako je zatížení, geometrie profilu, pevnost a geometrie základního materiálu a poslední typ kotvy, aby vám pomohl poskytnout nejlepší a nejefektivnější řešení zmenšením plochy kotevní desky nebo hloubky kotvení.
- Volba rozšířeného zadání pro nezbytné použití (například >90 %) nebo podmínky projektu. Prohlédněte si všechny odpovídající návrhy v sestupné velikosti kotevní desky jedním kliknutím a zjednodušte konečný výběr pomocí možností třídění a filtrování.

Beton k betonu: Dodatečně vlepovaná výztuž
Všechno, co potřebujete na návrh dodatečně vlepované výztuže
Přidejte nebo rozšiřte betonové prvky bez ohledu na to, zda pracujete se stávající výztuží nebo s chybějící čekající výztuží. Vyřešte betonové konstrukční spáry a spoje, a poté ověřte smykovou únosnost na rozhraní mezi starým a novým betonem.
Potřebujete přizpůsobit rozvržení nebo geometrii návrhu dodatečně instalované výztuže? PROFIS umožňuje snadno upravit průměr, hloubku kotvení a parametry rozteče pro stávající beton i pro následnou instalaci.

Beton k betonu: Spojení dvou betonů
Návrh betonových spojů a dodatečně nainstalované smykové konektory
Pomocí PROFISu můžete nadimenzovat dodatečně nainstalované smykové konektory a ověřit rozhraní mezi betony vylitými v rozdílných časech. Určete si, zda má váš návrh hrany nebo je symetrický, a poté definujte různé oblasti smykového působení. Uvidíte, že vaše návrhy jsou v pořádku díky intuitivní 3D grafice, která ukazuje, jak se mění napětí v připojení.
Jste připraveni na implementaci? Systém PROFIS vám již ušetřil čas optimalizací rozvržení.

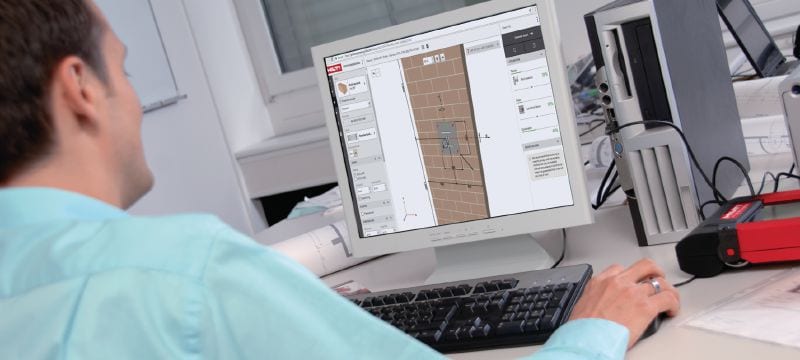

Kotvení do zdiva
Produktivnější a přesnější návrhy upevnění do zdiva
Sada PROFIS Engineering Suite vám pomůže navrhnout přesné připojení kotevních desek pomocí kotev schválených pro zdivo. Ušetřete čas díky intuitivním šablonám, které kombinují údaje ze stavby s faktory, jako je přípustné zatížení v tahu a smyku, a zohledňují snížení zatížení a požadavky na geometrii.
Vyberte si z několika velikostí a typů cihel nebo betonových zděných prvků, upravte jejich rozmístění a definujte, zda je přítomna spárovací hmota. Můžete si dokonce vytvořit vlastní šablony, které zkrátí dobu potřebnou k návrhu podobných projektů.

Kotvení zábradlí
Navrhněte kompletní kotvení plošin, balkonů a schodišť
PROFIS při návrhu kotvení zábradlí zohledňuje nejen předpisy a normy, ale určuje i zatížení působící na zábradlí v závislosti na způsobu použití, větrných podmínkách a dalších faktorech. Poté se provede kontrola stability.
Během několika minut můžete vytvořit kompletní návrhy svarů na základě tloušťky, typu svaru a materiálu. A aby se snížily náklady na ocel, může PROFIS navrhnout, kde začlenit plast do návrhu, aby bylo možné použít tenčí profily zábradlí a sloupků, které stále splňují předpisy.

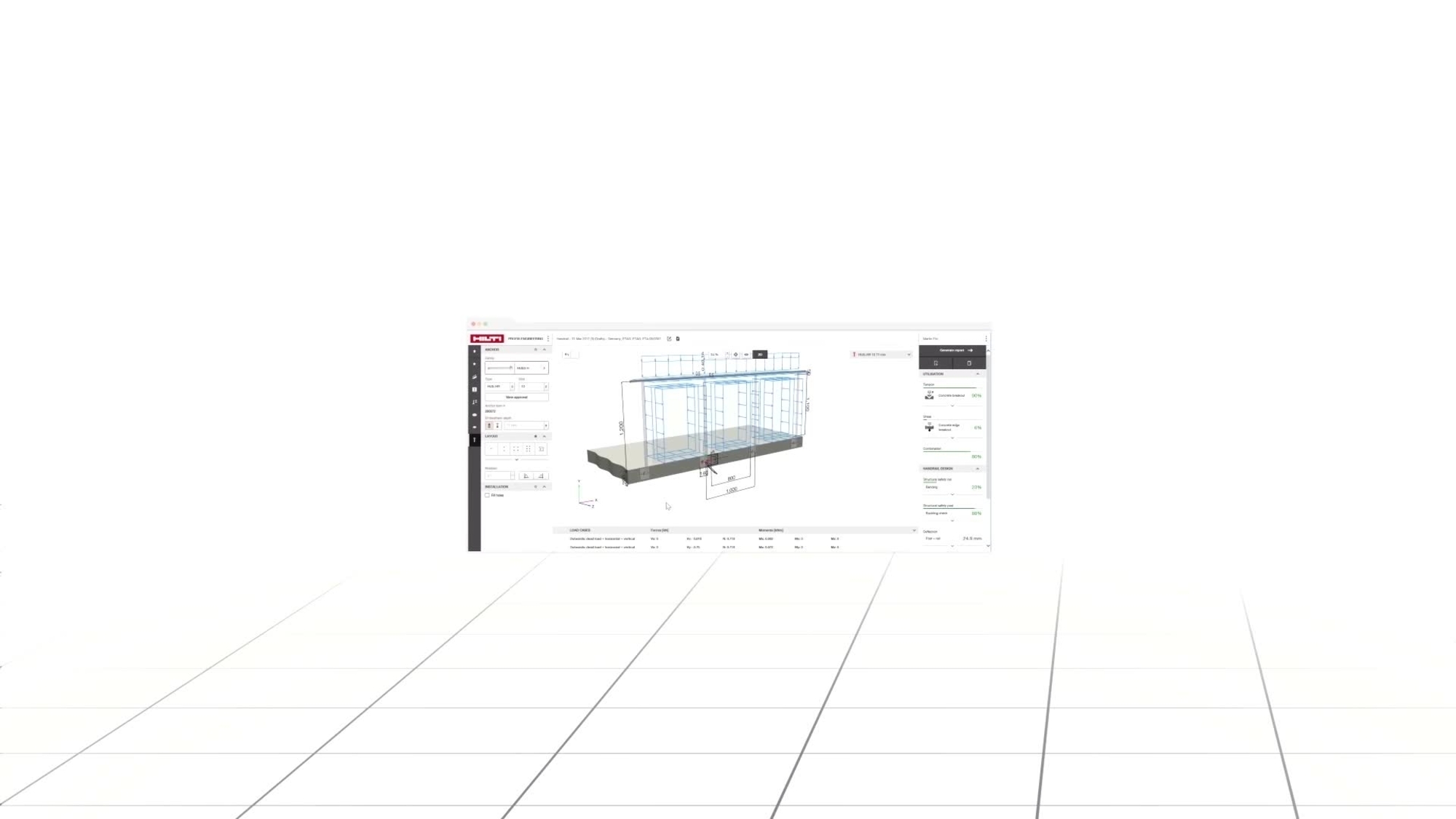

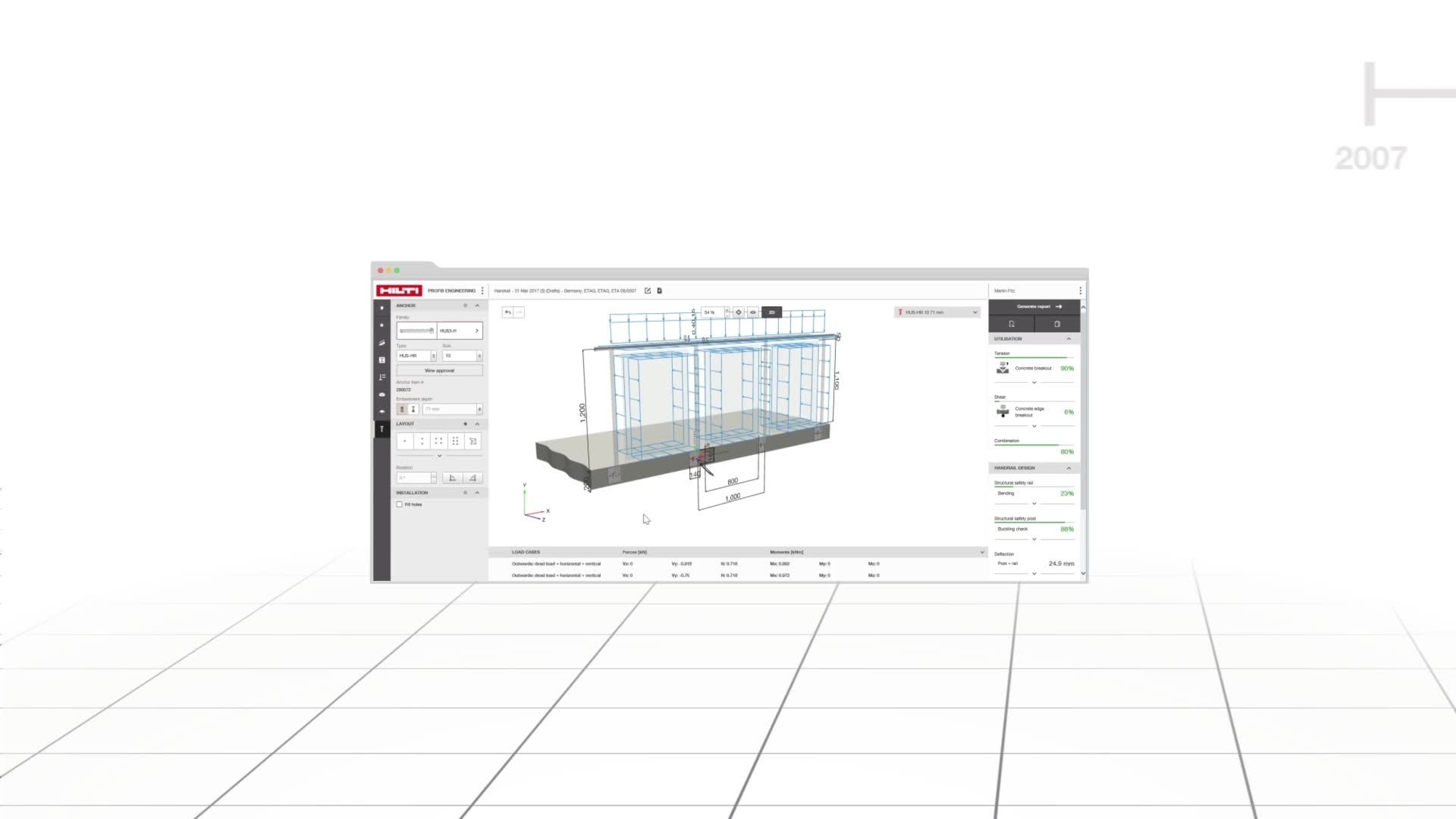

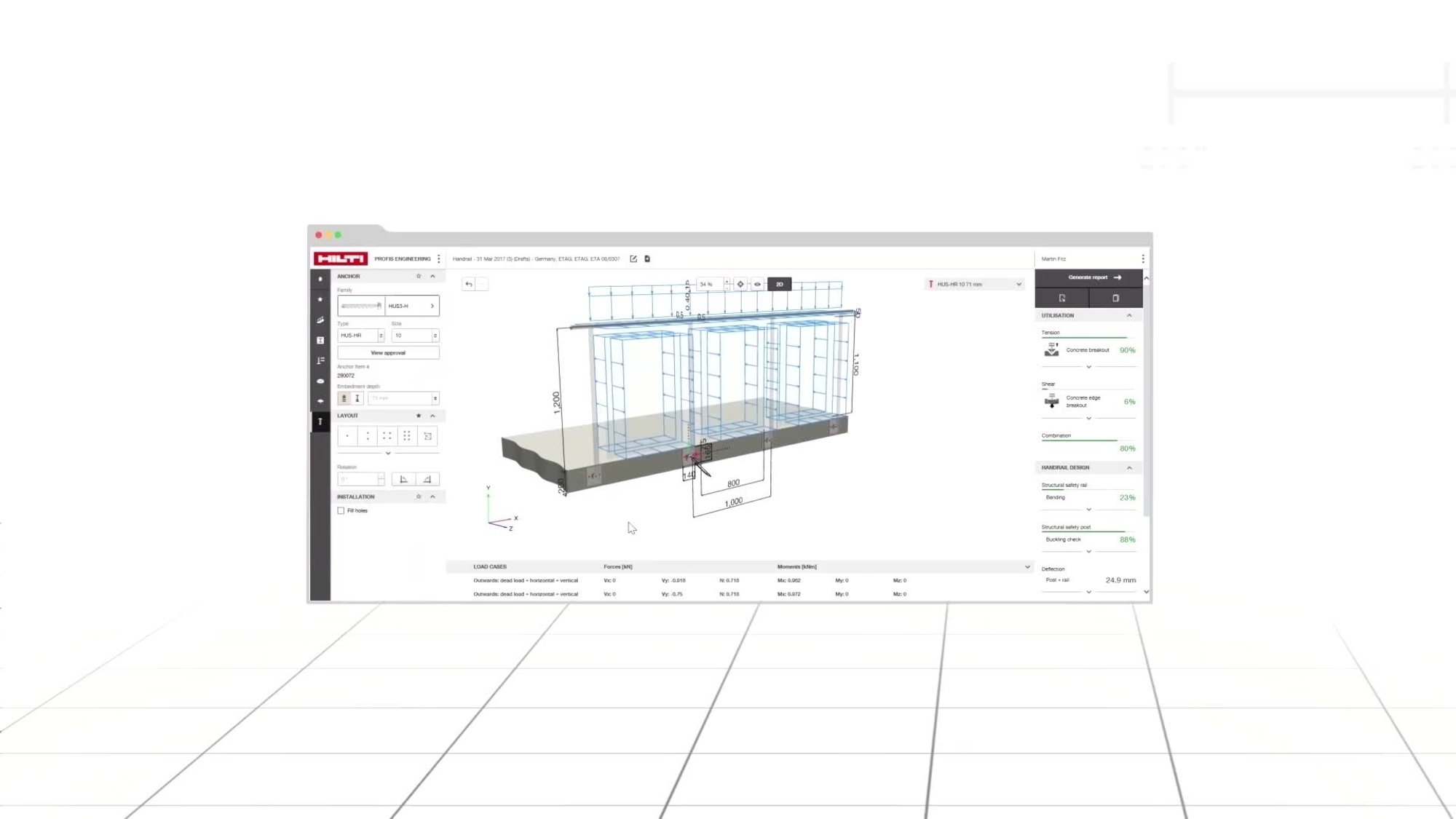

Návrh fasády a kotevních nosníků
Jednodušší a rychlejší návrh certifikovaných produktů v souladu s nejnovějšími předpisy
Navrhujte předbetonované a dodatečně instalované spojovací prvky pro fasády s certifikovanými výrobky podle nejnovějších předpisů (včetně ACI, Eurokódu). Přepínejte mezi oběma technologiemi spojování jednoduše na pár kliknutí. Najděte převládající návrh rychleji díky automatickému výpočtu tolerancí, drážkovaných otvorů a vícero kombinací zatížení.
Navrhujete kotevní nosníky pro výtahy, datová centra nebo tunely? Dosáhněte rychlejšího výpočtu systémů kotevních nosníků pro více konstrukčních předpisů, včetně ICC-ES AC232, ACI318-11, ACI318-14, ACI318-19, CSA A23.3-14, CSA A23.3-19, EN1992-4, AS5216:2021, CEN TR17080.
Potřebujete pomoc s náročným problémem s návrhem? Získejte odborné rady od našich techniků.

Plug-in Checkbot pro vylepšené pracovní postupy
Zjednodušte si procesy a zlepšete mapování dat a spolupráci
PROFIS Engineering umožňuje importovat data pomocí nástroje Checkbot pro návrh konstrukcí pomocí IDEA StatiCa. To vám poskytuje jednodušší, rychlejší a transparentnější pracovní postupy návrhu a výpočtů ve třech krocích:
- Exportujte tisíce přípojů naráz z vašeho softwaru na analýzu koncových prvků (FEA) anebo BIM do Checkbot.
- Checkbot použijete na funkce, jako je kontrola stavu importovaných spojů, 3D vizualizace importovaných prvků a zatížení a správa kombinací zatížení.
- Exportujte svá data do systému PROFIS Engineering a navrhněte své ukotvení pro ocelobeton.
VŠEOBECNÉ ČASTÉ OTÁZKY O PROFIS ENGINEERING:
Integrace a sdílení souborů v PROFIS Engineering: Často kladené otázky
Jak nastavit integraci PROFIS a Checkbot
Technický návrh v PROFIS Engineering: Často kladené otázky
Získejte přístup ke školicím materiálům, webinářům a referencím PROFIS na vyžádání. Naučte se procházet moduly, vytvářet a upravovat šablony, optimalizovat návrhy a mnoho dalšího.
Máte dotaz ohledně vyztužení kotvy? Jste zvědaví na vylamování betonu? Hledáte řešení pro předbetonované kotvy? Procházejte videa, webináře a články a vyměňujte si nápady s komunitou Hilti.
Návrh jste dokončili – nyní se dozvíte více o kotvách. Od předbetonovaných kotev přes chemické kotvy až po samořezné kotvy – v našem internetovém obchodě najdete vše, co potřebujete.
