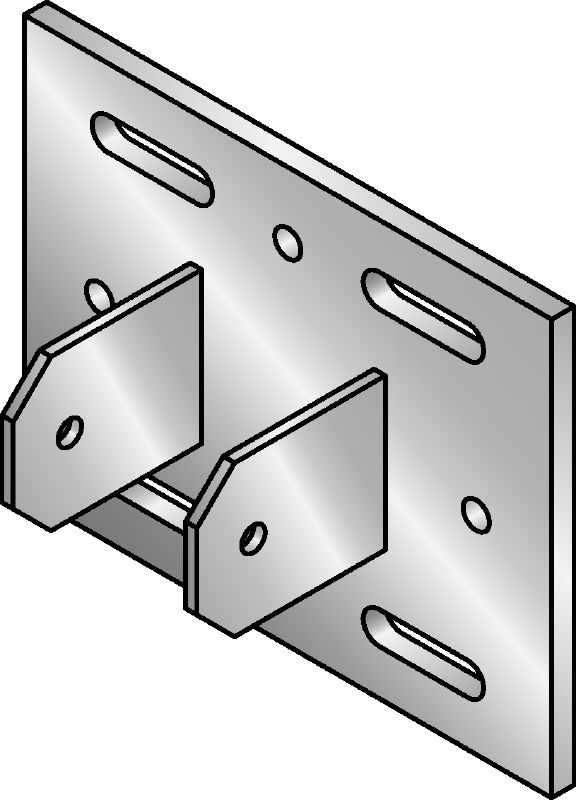

Spojka MIC MAH
Žárově pozinkovaná (HDG – hot-dip galvanized) spojka k upevnění nosníků MI k ocelovým sloupům pod stanoveným úhlem
- Složení materiálu: Spojka: DD11 MOD – HN 547, S235JR – DIN EN 10025, šroub: ocel stupně 8,8, matice: ocel stupně 8
- Povrchová úprava: Žárový pozink: spojka min. 55 µm – DIN EN ISO 1461; šroub, matice 45 µm – DIN EN ISO 1461
- Okolní podmínky: Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Technické údaje
Složení materiálu
Spojka: DD11 MOD – HN 547, S235JR – DIN EN 10025, šroub: ocel stupně 8,8, matice: ocel stupně 8
Povrchová úprava
Žárový pozink: spojka min. 55 µm – DIN EN ISO 1461; šroub, matice 45 µm – DIN EN ISO 1461
Okolní podmínky
Venkovní, nízké až střední znečištění (C3 / C4 - nízké)
Utahovací moment
84 Nm
Velikost klíče
19 mm
Dokumenty
Vlastnosti a použití
Vlastnosti
- Eliminuje potřebu svařování – i v průmyslových a náročných komerčních aplikacích
- Přímé upevnění na standardní ocelové nosníky
- Vysoce pevný díl navržený pro extrémně vysoké zatížení

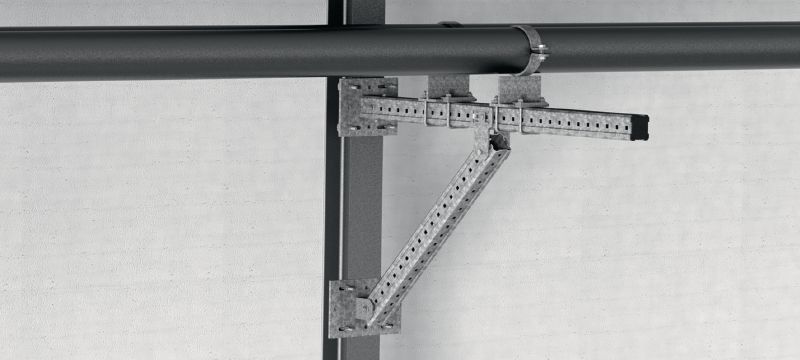

Použití
- Pro zvýšení nosnosti se používají typické podpěrné prvky ukotvení
- Konstruováno pro přenos extrémně vysoké nosnosti
- Konstruováno tak, aby pokrylo velký rozsah standardních šířek pásnic pro náročné aplikace
- Vhodné k použití s nosníkovou svorkou MI-SGC M16
- Doporučeno k používání ve venkovním i vnitřním mírně korozivním prostředí
Informace o schválení nebo certifikátu naleznete u jednotlivých položek.
